Grille FRP pour trottoirs

Pour les allées piétonnières dans les environnements industriels et extérieurs, la grille doit fournir une surface de marche stable tout en permettant à l'eau de pluie, à l'eau de lavage et aux autres liquides de s'écouler à travers le panneau. Les spécifications du panneau doivent également correspondre à la portée du support, à la charge prévue et aux conditions environnantes.

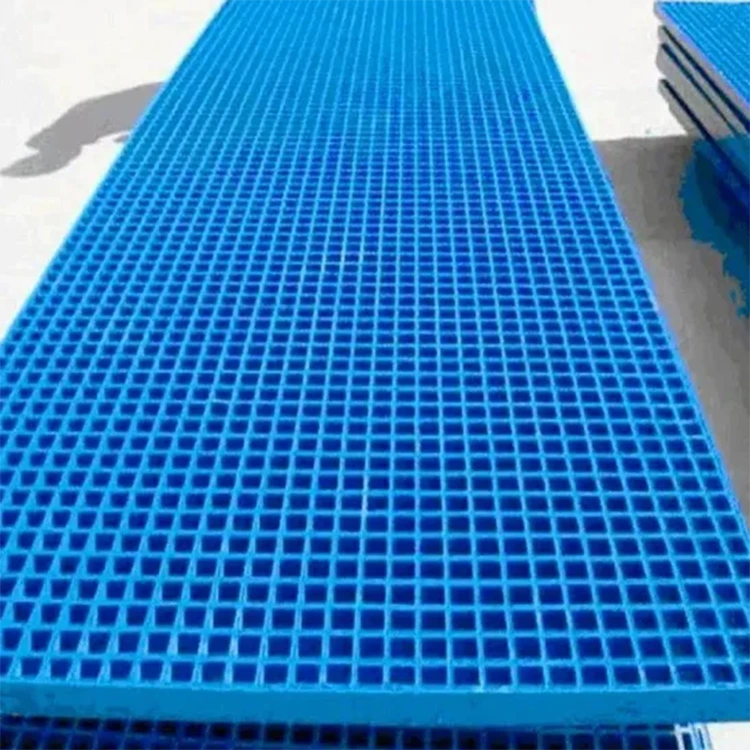

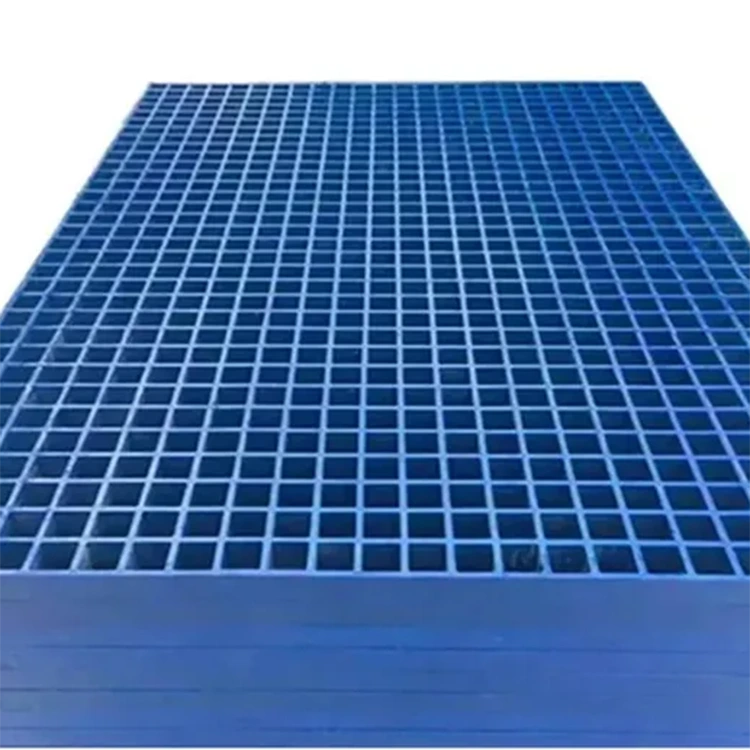

Cette grille FRP pour trottoirs utilise une ouverture moulée de 38 × 38 mm et une épaisseur de panneau de 25 mm. La structure à grille ouverte prend en charge le drainage, tandis que la construction moulée en FRP offre une alternative non métallique aux caillebotis en acier conventionnels dans les zones où la résistance à la corrosion et l'isolation électrique sont requises.

Spécification du produit

Considérations relatives aux surfaces et au drainage

Le maillage ouvert de 38 × 38 mm permet à l'eau de passer à travers le panneau au lieu de s'accumuler sur une surface solide continue. Ceci est utile pour les passerelles exposées aux précipitations, au lavage des équipements ou aux eaux de traitement. La structure ouverte laisse également passer la saleté et les petits débris, bien que les performances réelles de drainage dépendent de la structure porteuse et des conditions du site.

La surface antidérapante de catégorie A spécifiée est destinée aux zones où les piétons peuvent rencontrer de l'humidité. Pour une installation particulière, les exigences en matière de traitement de surface et de résistance au glissement doivent être vérifiées par rapport aux conditions d'utilisation plutôt que de se fier uniquement aux spécifications du caillebotis.

L'épaisseur de 25 mm fournit la configuration de base du panneau indiquée dans les spécifications du produit. L'épaisseur de panneau requise pour un projet doit être déterminée en même temps que la portée de support et la charge de conception.

Applications dans les zones industrielles et extérieures

Grille FRP pour trottoirspeut être utilisé là où l'accès des piétons est requis autour des équipements, des systèmes de drainage ou des zones d'entretien et où un matériau de grille non métallique est préféré.

Les applications typiques incluent les installations chimiques et de traitement des eaux usées, les installations industrielles, les voies de service extérieures, les installations électriques et les zones de construction. Dans ces environnements, les facteurs de sélection pertinents peuvent inclure l’exposition aux produits chimiques ou aux eaux usées, l’humidité, la distance de marche requise, les conditions de support et la fréquence d’accès.

Pour les zones électriques, les spécifications du produit indiquent une isolation électrique de 10 kV et une valeur d'électromagnétisme de 0. Ces figures décrivent les spécifications du produit fournies ; les ingénieurs du projet doivent vérifier l'installation complète par rapport aux exigences électriques et aux normes applicables avant utilisation.

Comment sélectionner le panneau pour une passerelle

Les dimensions des panneaux ne déterminent pas à elles seules si une grille est adaptée à une passerelle particulière. Quatre conditions du projet doivent normalement être confirmées avant de commander.

Portée de support et chargement

Confirmez d’abord comment le panneau sera soutenu et la distance entre les supports. Les itinéraires réservés aux piétons, les plates-formes de maintenance et les zones soumises à des charges d'équipement occasionnelles peuvent avoir des exigences de chargement différentes. L'épaisseur et la configuration des panneaux doivent donc être sélectionnées en fonction de la portée et de la charge réelles.

Environnement opérationnel

Identifiez ensuite le milieu environnant. L'eau de pluie extérieure, les eaux usées, les produits chimiques de traitement et les environnements contenant du sel peuvent imposer différentes exigences au système de résine. Le type de résine Diphényl Ether FRP indiqué doit être vérifié par rapport aux conditions chimiques et de température de l’installation.

Dimensions du panneau et accès

Les panneaux standard peuvent être découpés pour l'installation, tandis que des tailles et des formes personnalisées peuvent être discutées pour la configuration du projet. Les panneaux amovibles peuvent également être utiles lorsqu'il est nécessaire d'accéder à des canaux de drainage, à des tranchées ou à des équipements situés sous la passerelle.

Exigences de surface

Lorsque la passerelle est régulièrement exposée à l’eau ou à des opérations de nettoyage, la résistance au glissement doit être prise en compte ainsi que le drainage. Les performances antidérapantes spécifiées de catégorie A fournissent un point de référence pour ce modèle, tandis que l'exigence finale doit être déterminée à partir des conditions du site.

Autres utilisations de la même grille moulée

La même construction de panneaux moulés peut être appliquée à bien plus que des trottoirs pour piétons. En fonction de la disposition des supports et des conditions de charge, le caillebotis peut également être utilisé pour des chemins de service, des plates-formes de maintenance, des couvertures de tranchées, des panneaux de pont, des marches d'escalier, des zones de drainage et des sols industriels.

Ces applications ne doivent pas être traitées comme des spécifications interchangeables. Un panneau utilisé sur une tranchée de drainage, par exemple, peut avoir des exigences de portée et de charge différentes de celles d'un passage piéton. Les dessins du projet, les dimensions et les informations de chargement sont donc utiles pour confirmer la configuration appropriée.

Traitement et expédition

Yuruis fournit des services de moulage, de découpe et de soudage pour les commandes de caillebotis qui nécessitent un traitement supplémentaire avant l'installation. Des dimensions et formes de panneaux personnalisées peuvent être préparées selon les exigences du projet.

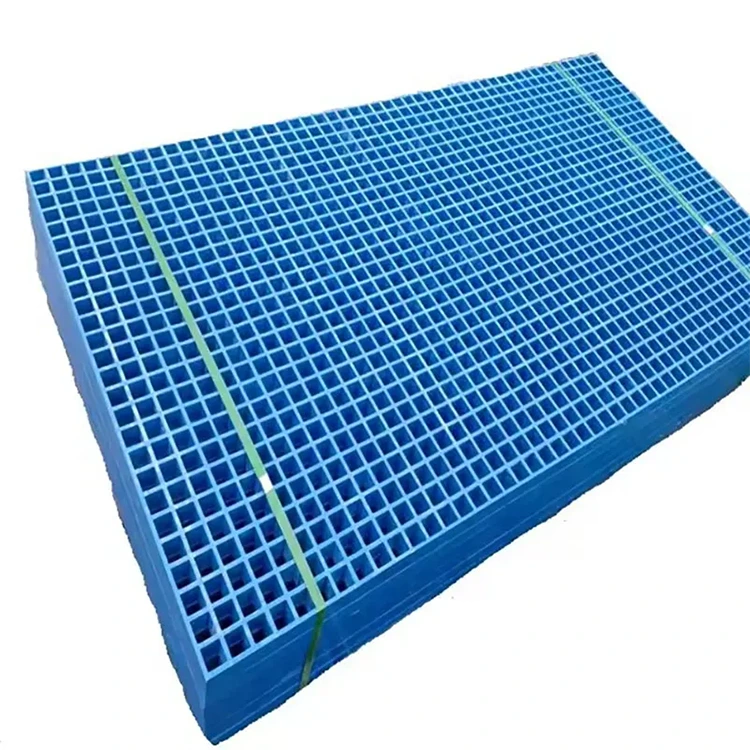

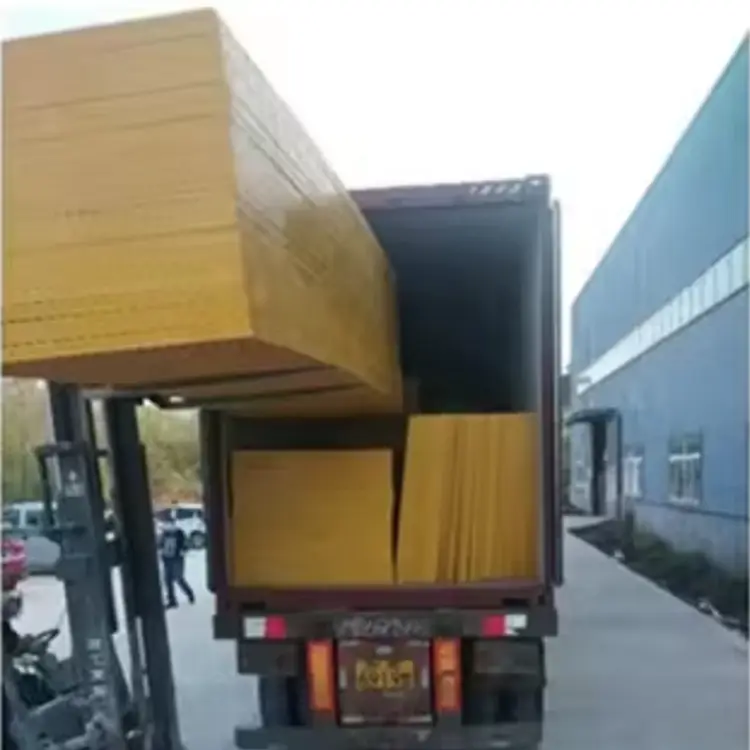

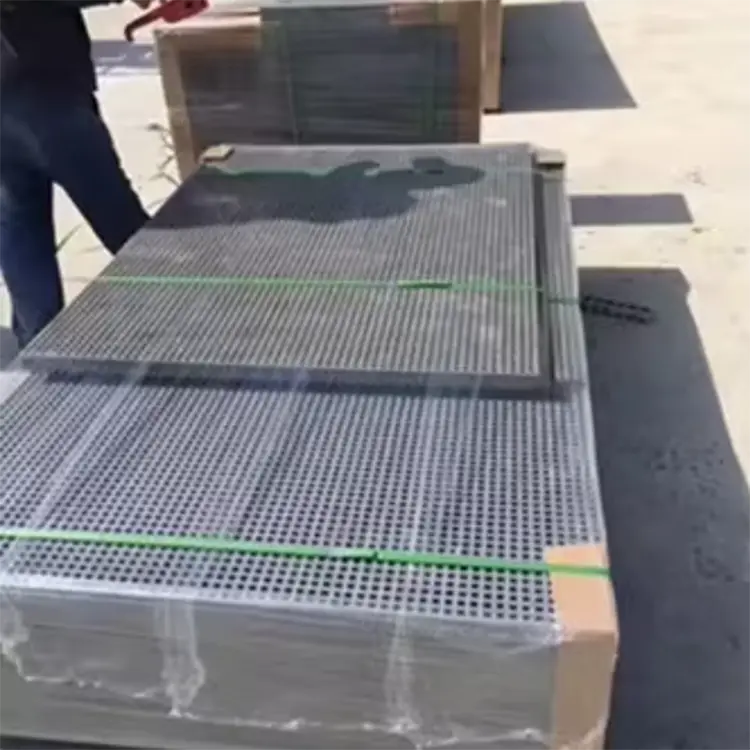

La grille finie est emballée sur des plateaux pour le transport. Pour les commandes personnalisées, les dimensions des panneaux, les exigences de traitement et les modalités d'emballage peuvent être confirmées avant la production afin que les panneaux livrés correspondent au plan d'installation.

FAQ

Quelle taille de maillage ce modèle utilise-t-il ?

Ce modèle utilise un maillage moulé de 38 × 38 mm. L'épaisseur du panneau spécifiée pour ce modèle est de 25 mm.

Cette grille est-elle adaptée aux allées extérieures humides ?

Il est conçu avec une structure à grille ouverte pour le drainage et possède une spécification antidérapante de catégorie A. Pour une installation extérieure spécifique, la portée de support, la charge, la disposition du drainage et l'exposition environnementale doivent être vérifiées avant la sélection.

Quelles tailles de panneaux standards sont disponibles ?

Les spécifications courantes incluent 1 220 × 3 660 mm, 1 220 × 4 010 mm, 1 524 × 4 000 mm et 1 524 × 4 010 mm.

Les panneaux peuvent-ils être coupés à la taille de passerelle requise ?

Oui. La découpe est disponible et les dimensions et formes de panneaux personnalisées peuvent être discutées en fonction de la disposition de l'installation.

Quelles couleurs sont disponibles ?

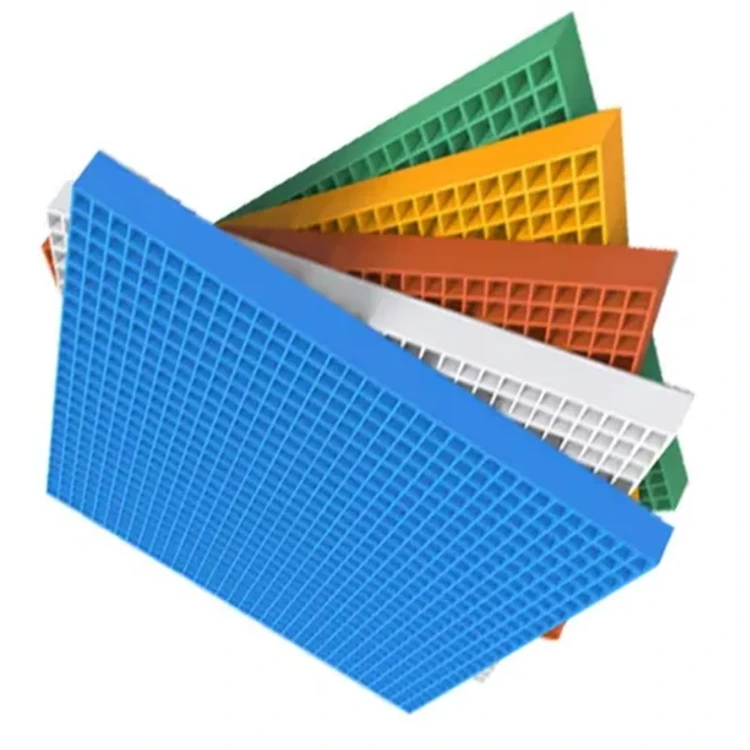

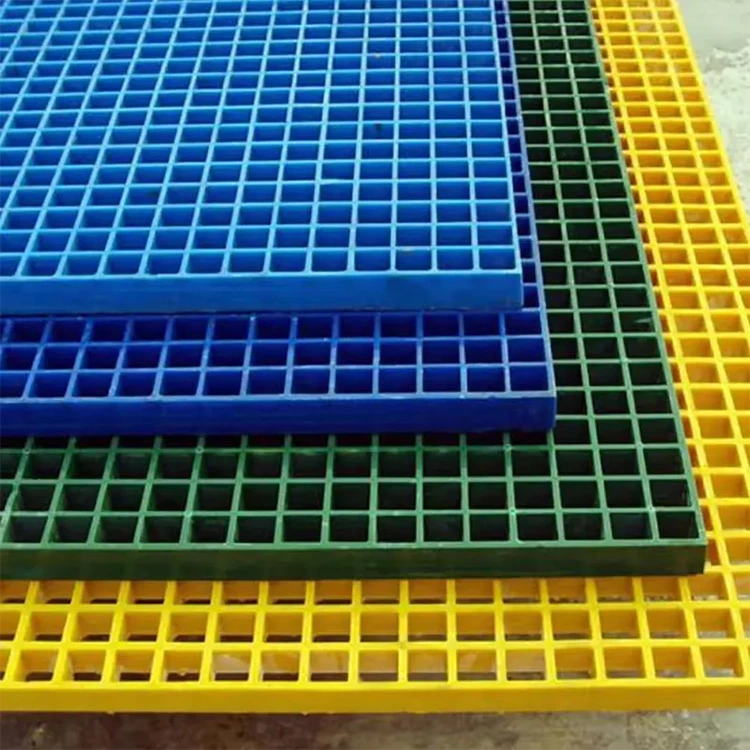

Les couleurs répertoriées incluent le jaune, le rouge, le vert, le bleu et le blanc. Des exigences de couleurs personnalisées peuvent également être discutées pour les commandes de projets.

La grille assure-t-elle une isolation électrique ?

La spécification fournie répertorie une isolation électrique de 10 kV. L'installation complète doit être évaluée en fonction des exigences électriques, des conditions de fonctionnement et des normes applicables du projet.

Cette grille peut-elle être utilisée pour des applications autres que les trottoirs ?

Oui. En fonction de la structure de support et des conditions de charge, le caillebotis moulé peut également être utilisé pour les chemins de service, les plates-formes de maintenance, les couvertures de tranchées, les marches d'escalier, les zones de drainage et les sols industriels.
