Tissu préimprégné 3K UD et fibre de carbone bidirectionnelle

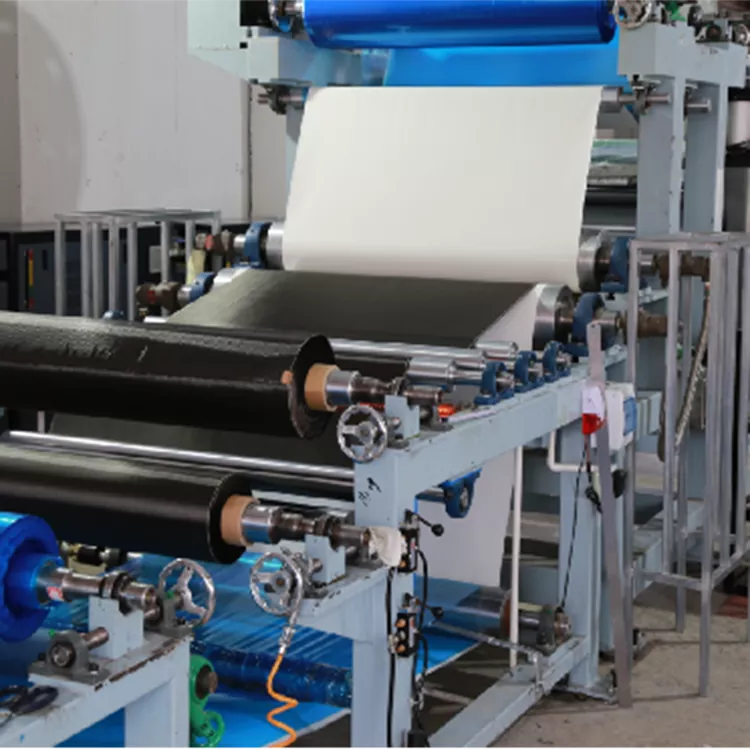

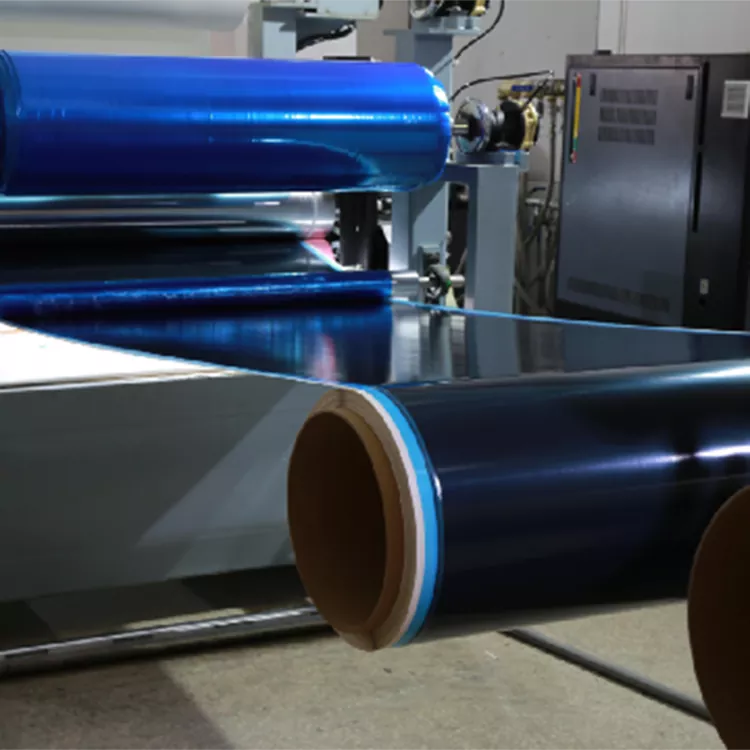

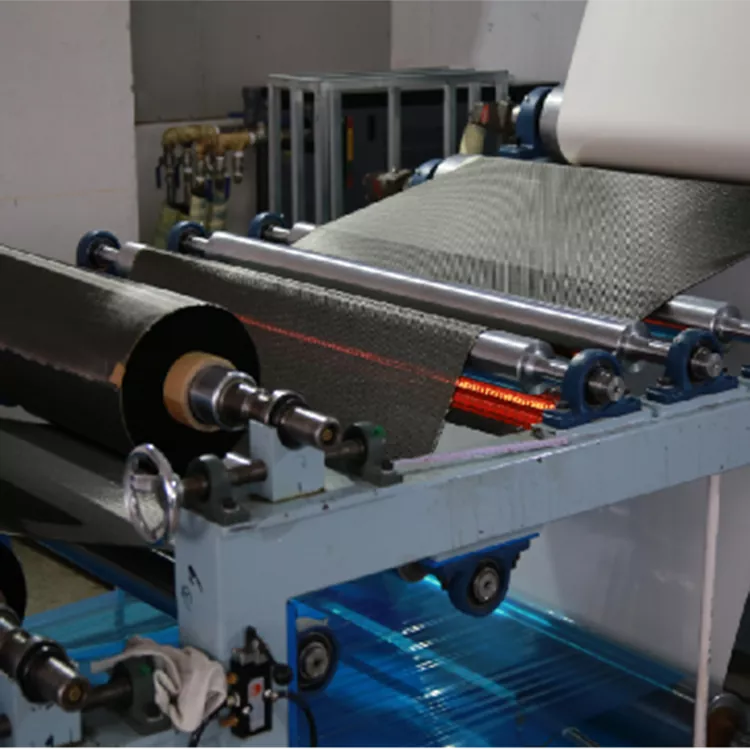

Le tissu préimprégné 3K UD et bidirectionnel en fibre de carbone combine un renfort en fibre de carbone 3K avec une matrice de résine pré-imprégnée dans deux arrangements de fibres différents. La construction UD concentre les fibres continues principalement dans une direction, tandis que la construction bidirectionnelle fournit un renforcement dans deux directions principales. Le choix entre eux est principalement lié au chemin de charge, à la structure du stratifié et à la géométrie de la pièce composite finie.

Pour les fabricants de composites, cette distinction est plus importante que la seule désignation 3K. Un composant soumis à une charge dominante de traction, de flexion ou axiale peut bénéficier d'un stratifié construit autour d'une direction de fibres définie, tandis qu'un panneau ou une coque soumis à des charges dans deux directions peut nécessiter un agencement de renforcement plus équilibré.

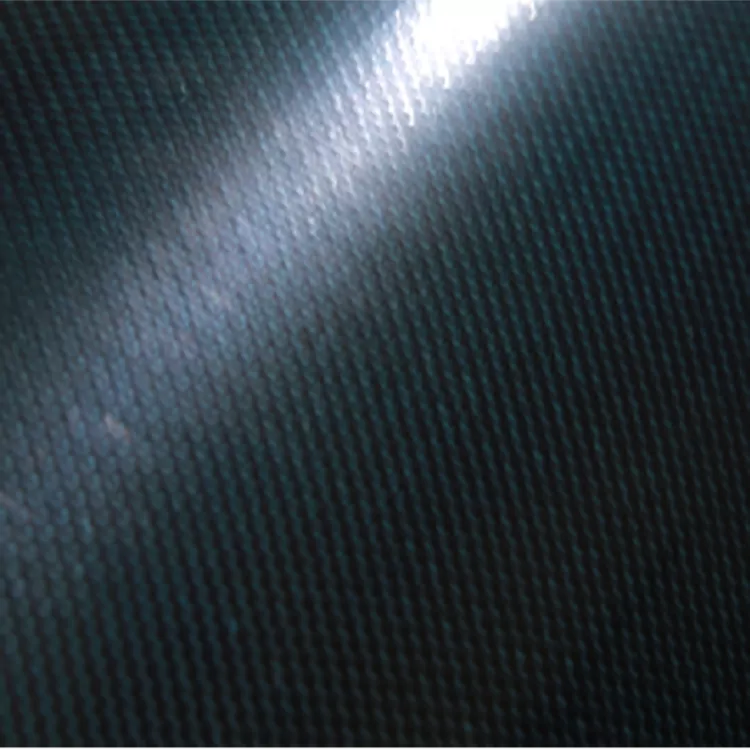

Construction de fibres UD et bidirectionnelles

Avec la construction UD, les fibres de carbone continues sont concentrées principalement dans une seule direction. Cela rend le matériau adapté aux composants pour lesquels la conception technique présente un chemin de charge principal clair, tels que les arbres, les poutres, les tiges et les sections structurelles allongées.

La construction bidirectionnelle fournit un renforcement dans deux directions principales. Cela peut être envisagé pour les panneaux, couvercles, boîtiers et autres composants où le stratifié doit supporter des charges sur deux axes plutôt que principalement dans une seule direction.

La disposition des fibres ne détermine pas à elle seule les performances de la pièce finie. La qualité des fibres, la fraction volumique des fibres, le système de résine, l'orientation du stratifié, le nombre de plis, les conditions de consolidation et de durcissement contribuent tous aux propriétés finales du composite.

Que signifie 3K ?

La désignation 3K fait référence à un câble en fibre de carbone contenant environ 3 000 filaments individuels. Il décrit la taille du faisceau de fibres plutôt qu'un niveau de résistance spécifique.

Pour la sélection des matériaux, le 3K doit donc être pris en compte ainsi que la qualité de la fibre de carbone, le système de résine et la construction du renfort. Un câble 3K peut être utilisé dans différentes architectures de stratifiés, et les propriétés finales du composite dépendent de la manière dont le renfort est orienté, consolidé et durci.

Cette distinction est particulièrement pertinente lors de la comparaison des matériaux UD et bidirectionnels. La désignation 3K identifie le câble de fibre, tandis que la construction UD ou bidirectionnelle décrit comment ce renfort est disposé dans le préimprégné.

Informations matérielles

Sélection de la direction de la fibre

Pour les tissus préimprégnés 3K UD et bidirectionnels en fibre de carbone, la première question pratique est de savoir comment le composant fini est censé supporter sa charge. Le renfort doit être disposé de manière à ce que le stratifié fournisse du matériau là où la conception l'exige, plutôt que de sélectionner une construction UD ou bidirectionnelle basée uniquement sur l'apparence du tissu.

UD Construction

Le renforcement UD est généralement envisagé pour les arbres, tiges, poutres et autres pièces allongées avec une direction de charge principale définie. Des plis hors axe supplémentaires peuvent être incorporés dans un stratifié lorsque le composant a également besoin d'un renforcement dans des directions secondaires.

Construction bidirectionnelle

Le renforcement bidirectionnel peut être envisagé pour les panneaux, couvercles, boîtiers et autres pièces où les exigences de charge ou de rigidité s'étendent dans deux directions principales. L'équilibre réel entre les deux directions dépend de la construction du matériau et du calendrier du stratifié.

Conception stratifiée

La construction préimprégnée doit être évaluée comme faisant partie du stratifié complet plutôt que comme une feuille isolée. L'orientation des fibres, l'ordre des plis, l'épaisseur, la teneur en résine et les conditions de consolidation influencent la façon dont les charges sont transférées à travers le composite fini.

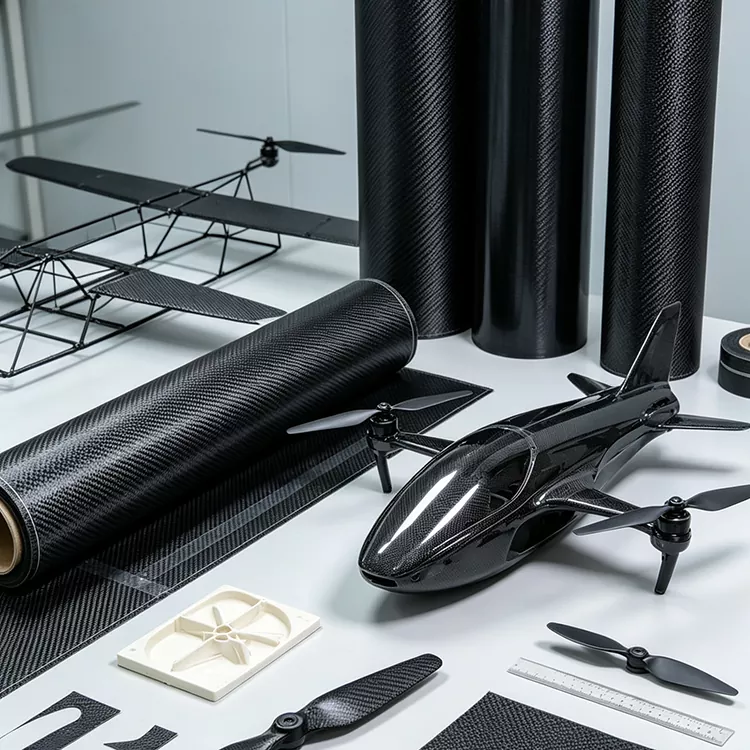

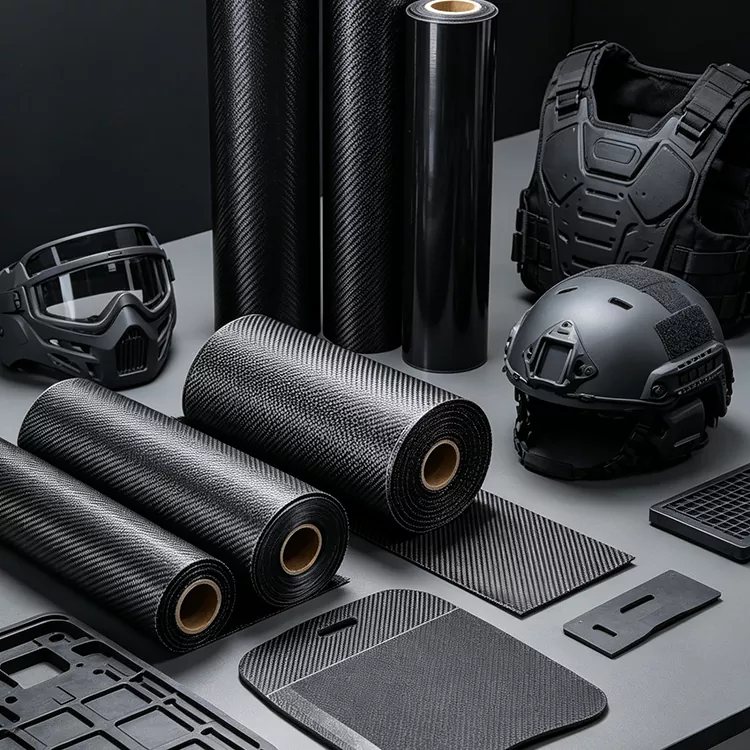

Applications typiques

Le matériau peut être envisagé pour les composants composites où un renforcement directionnel et une teneur contrôlée en résine sont requis. La construction appropriée dépend de la géométrie de la pièce, des conditions de chargement, de la méthode de moulage et de l'épaisseur de stratifié requise.

Équipement sportif

Le matériau peut être utilisé dans des structures sportives légères où la rigidité, le comportement à la fatigue et la masse sont des considérations de conception importantes. Les applications potentielles incluent les manches de golf, les composants de vélo, les structures de raquette, les pagaies et autres pièces composites moulées.

Composants automobiles

Les applications automobiles peuvent inclure des panneaux légers, des composants de renforcement, des pièces structurelles sélectionnées et des composants axés sur les performances. La construction UD peut être envisagée lorsque la pièce a un chemin de charge principal défini, tandis que le renforcement bidirectionnel peut être utilisé lorsqu'un support sur deux axes est requis.

Pièces composites industrielles

Les applications industrielles peuvent inclure des panneaux, des boîtiers, des supports, des poutres, des tiges et des composants d'équipement légers. La construction préférée dépend du fait que le composant présente une direction de charge dominante ou nécessite un renforcement dans plusieurs directions.

Équipement électronique

Pour certains boîtiers d'équipement et composants structurels, la fibre de carbone peut offrir un faible poids et un support structurel. La fibre de carbone étant électriquement conductrice, l’isolation électrique et les exigences électromagnétiques doivent être prises en compte dans le cadre de la conception complète de l’assemblage.

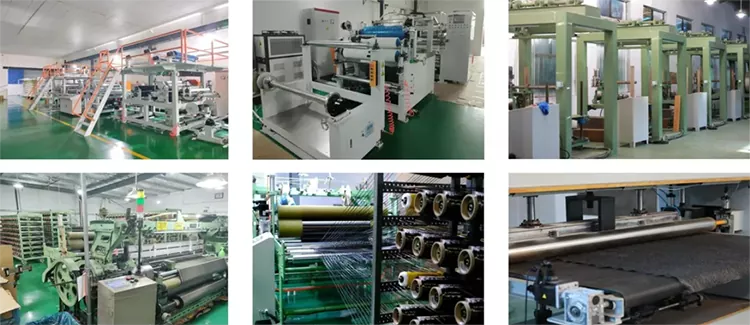

Sélection des matériaux avant la production

Pour un nouveau projet composite, le matériau doit être spécifié en fonction du composant et du processus de fabrication plutôt que par le seul nom du produit. Les informations importantes incluent la construction des fibres requise, le système de résine, la largeur, l'épaisseur, le programme de stratifié et la méthode de moulage.

Pour les pièces UD, la direction principale des fibres doit être identifiée ainsi que tout renforcement hors axe requis. Pour les pièces bidirectionnelles, l’équilibre des renforts requis et l’orientation des plis doivent être confirmés. Ces détails aident à déterminer si les spécifications du matériau sont cohérentes avec le chemin de charge prévu.

Les besoins en résine doivent également être confirmés avant la production. Puisqu'il s'agit d'un matériau préimprégné, le système de résine et la teneur en résine affectent les conditions de manipulation, de stockage, de moulage et de durcissement. Lorsque le matériau est intégré dans un processus de production existant, les paramètres de traitement actuels du client ou les spécifications du matériau peuvent être utilisés comme référence.

FAQ

Qu'est-ce que le préimprégné en fibre de carbone 3K UD ?

Il s'agit d'un préimprégné utilisant un renfort en fibre de carbone 3K disposé majoritairement dans une seule direction et associé à une matrice de résine avant moulage. Il convient aux pièces composites où le renforcement doit suivre une direction de charge définie.

Quelle est la différence entre l'UD et la fibre de carbone bidirectionnelle ?

UD place la plupart des fibres continues dans une direction principale. La construction bidirectionnelle fournit un renforcement dans deux directions principales. La sélection dépend des conditions de charge, de la géométrie de la pièce et de la conception du stratifié du composant fini.

Le matériau contient-il déjà de la résine ?

Oui. Il s'agit d'un matériau préimprégné, c'est-à-dire que le renfort en fibre de carbone a déjà été associé à une matrice en résine. Le système de résine spécifique et la teneur en résine doivent être confirmés pour la spécification sélectionnée.

Le 3K est-il le même que le niveau de résistance ?

Le numéro 3K décrit le nombre approximatif de filaments du câble en fibre de carbone. Les performances finales du composite dépendent également de la qualité des fibres, du système de résine, de la fraction volumique des fibres, de l'orientation du stratifié et des conditions de durcissement.

Le matériel peut-il être personnalisé ?

Oui. Yuruis assure la production sur commande et peut discuter de la taille, de la largeur et d'autres exigences du projet personnalisées en fonction de l'application et du processus de fabrication prévus.

Quelles industries utilisent ce type de préimprégné ?

Les applications peuvent inclure des équipements sportifs, des composants automobiles et des pièces composites industrielles. Certaines structures d'équipements électroniques peuvent également utiliser des composites en fibre de carbone lorsque les exigences matérielles et électriques sont compatibles avec l'application.

Quelles informations dois-je fournir lors d’une demande de devis ?

Fournir la largeur, l'épaisseur, la construction des fibres, les exigences en matière de résine, l'application, la méthode de moulage et la quantité estimée aideront à déterminer les spécifications appropriées. Pour les pièces structurelles, un plan ou un programme de stratifié peut également être utile pour confirmer l'orientation requise des fibres.
