Fibre de carbone préimprégnée de faible densité

La fibre de carbone préimprégné à faible densité est conçue pour les pièces composites où le poids du renfort doit être pris en compte ainsi que les performances structurelles requises. Le matériau combine un renfort en fibre de carbone avec une matrice de résine pré-imprégnée, permettant aux fabricants de contrôler l'orientation des fibres, l'épaisseur du stratifié et la teneur en résine lors de la superposition du composite. Il peut être envisagé pour les équipements sportifs légers, les composants automobiles et certaines pièces industrielles pour lesquelles la réduction de la masse des pièces finies fait partie des exigences de conception.

Le terme « faible densité » doit être considéré au niveau du stratifié et des composants plutôt que comme une indication autonome des performances de la pièce finale. Le composite fini contient également de la résine et son poids dépend de la construction des fibres, de la teneur en résine, de l'épaisseur du stratifié, de la méthode de moulage et de la géométrie des composants.

Pourquoi le poids des renforts est important dans la conception composite

Lorsqu'un composant composite est repensé pour réduire le poids, le renforcement ne constitue qu'une partie du calcul technique. Le fabricant doit également prendre en compte la quantité de matériau nécessaire pour obtenir la rigidité, la résistance et la stabilité dimensionnelle requises.

Une comparaison utile doit donc aller au-delà du matériau en fibre de carbone lui-même et considérer le stratifié fini. L'orientation des fibres, la fraction volumique des fibres, la teneur en résine, la disposition des plis et les conditions de durcissement peuvent tous affecter le poids final et le comportement mécanique du composant.

Selon la conception du stratifié, les composites en fibre de carbone peuvent offrir une combinaison de :

· Faible poids structurel

· Force spécifique élevée

· Rigidité spécifique élevée

· Résistance à la fatigue

· Stabilité dimensionnelle

· Caractéristiques d'amortissement des vibrations

· Résistance à la corrosion

Ces caractéristiques peuvent être pertinentes lorsque le composant fini doit rester structurellement fonctionnel sans ajouter de masse inutile. Dans la production pratique, la réduction de poids est déterminée par la conception complète de la pièce plutôt que par le seul nom du matériau.

Construction du tissu et conception du stratifié

La faible densité ne signifie pas que chaque composant doit utiliser la même construction de renfort. Le style de tissu doit être sélectionné en fonction de la géométrie de la pièce, du drapé requis, de la direction de la charge et du processus de moulage.

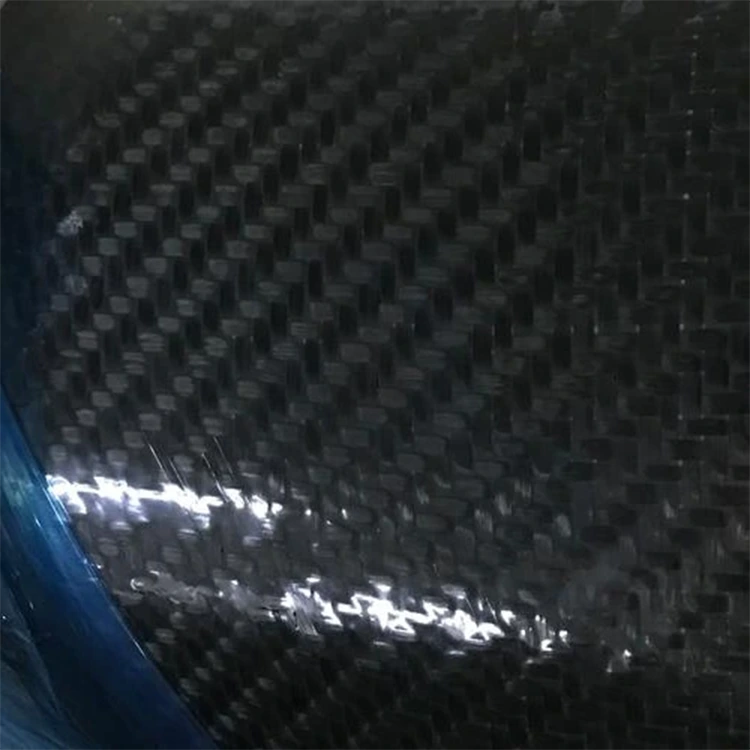

Le matériau fourni peut être envisagé dans différentes constructions, notamment uni, sergé et autres styles spécifiés. Ces constructions affectent la façon dont le renfort se comporte pendant la superposition et dont il se conforme à la surface du composant.

Une construction simple peut être envisagée lorsqu'une structure en tissu régulière et stable est requise. La construction en sergé peut être plus adaptée aux pièces présentant des surfaces courbes ou plus complexes en raison de ses caractéristiques de drapé. Lorsque le composant a une direction de charge primaire clairement définie, un renforcement unidirectionnel peut être envisagé à la place.

La construction du tissu doit donc être sélectionnée en même temps que le programme du stratifié. Une pièce légère nécessite néanmoins un renforcement suffisant dans les directions où le composant supporte la charge.

Pour le développement OEM, Yuruis peut discuter du style de tissu requis, de la largeur, du poids, de l'épaisseur, de la teneur en résine et des conditions de traitement avant la production.

Où un préimprégné léger peut être utilisé

Équipement sportif

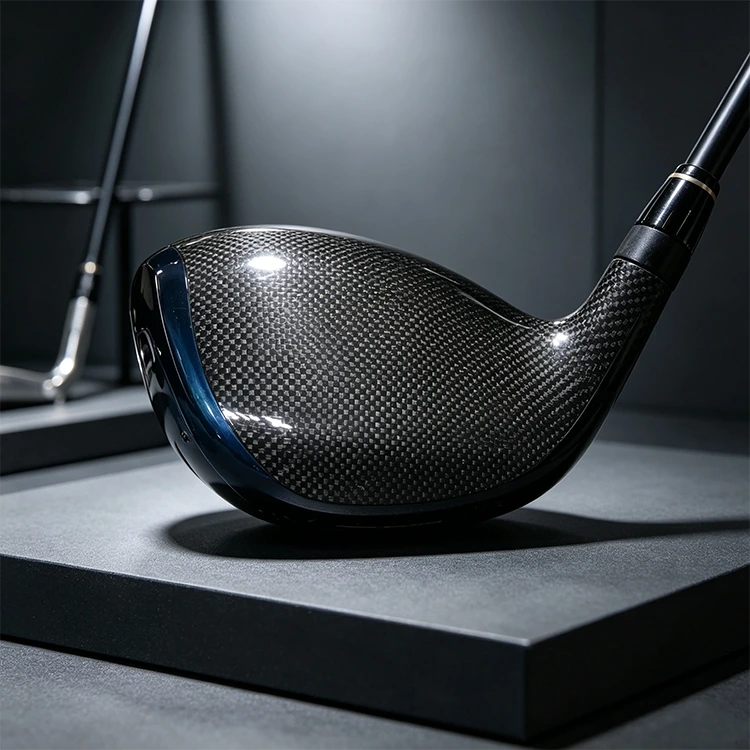

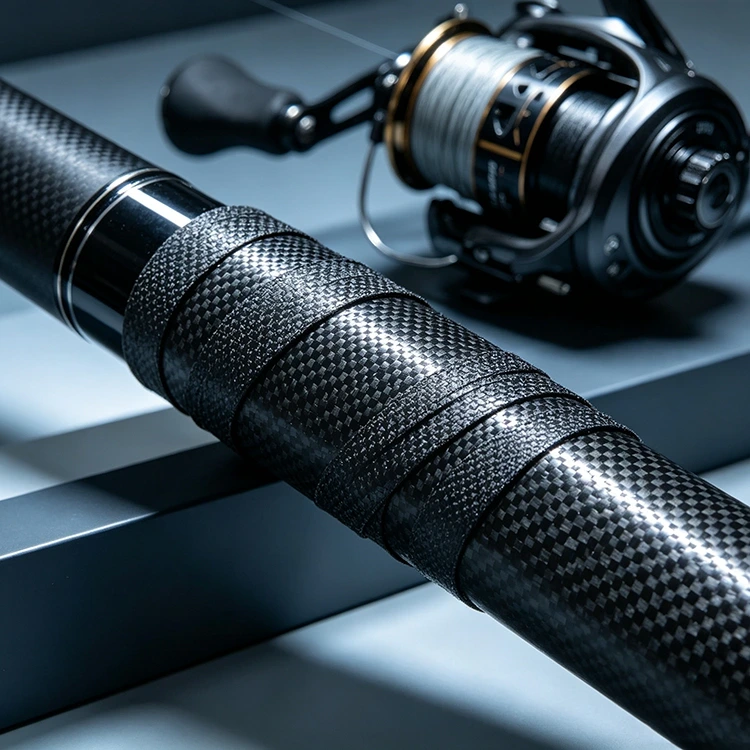

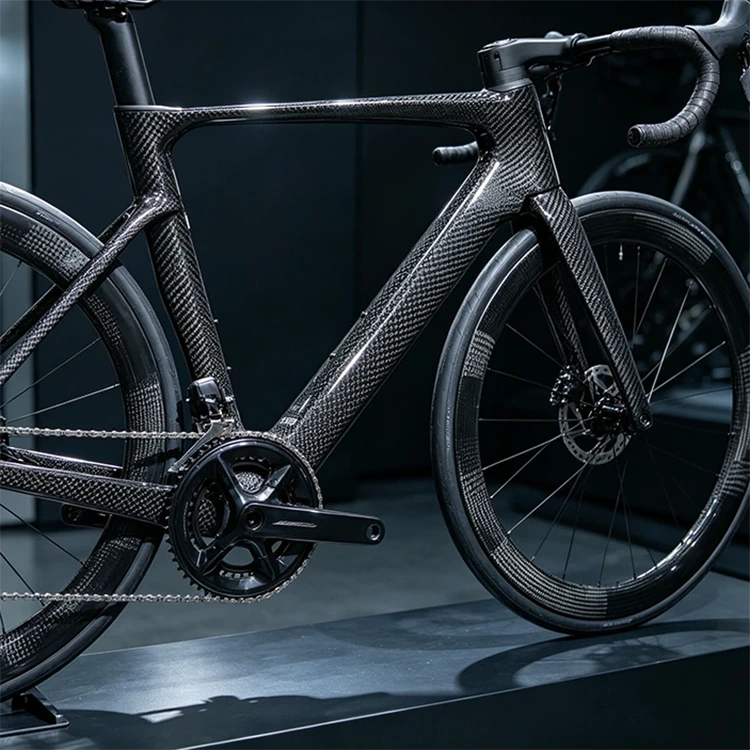

Les produits de sport sont souvent soumis à des exigences strictes en matière de poids et de dimensions. Le préimprégné en fibre de carbone peut être utilisé pour les composants de vélo, les équipements de golf, les structures de raquettes, les pagaies et autres pièces composites moulées où la rigidité, le comportement à la fatigue et la masse globale doivent être pris en compte ensemble.

Composants automobiles

Pour les constructeurs automobiles et les fournisseurs de composants, les matériaux composites peuvent être envisagés pour certaines pièces pour lesquelles la réduction de la masse des composants fait partie de l'objectif de conception.

Les applications potentielles incluent les panneaux légers, les couvertures, les composants de renforcement et autres pièces composites. Le stratifié approprié dépend de la charge des composants, de la disposition de montage, de la rigidité requise et de la méthode de production.

Équipement industriel

Les applications industrielles peuvent inclure des panneaux, des boîtiers, des supports, des éléments structurels et d'autres composants d'équipement qui doivent être installés, déplacés ou soutenus à plusieurs reprises. Dans ces applications, la réduction de la masse d'un composant individuel peut affecter les exigences de manipulation et d'installation ainsi que la conception globale de l'équipement.

Boîtiers pour appareils électroniques et équipements

Les structures et boîtiers d'équipement sélectionnés peuvent utiliser des composites en fibre de carbone lorsqu'un faible poids et une stabilité dimensionnelle sont requis. La fibre de carbone étant électriquement conductrice, les exigences en matière d’isolation électrique, de mise à la terre et électromagnétiques doivent être évaluées dans le cadre de la conception complète du produit.

Informations sur les matériaux et les fournitures

Conçu autour du composant fini

La fibre de carbone préimprégné à faible densité devient plus pertinente lorsque le fabricant a identifié l'endroit où le poids des composants doit être contrôlé. Le matériau ne doit pas être sélectionné uniquement en comparant le poids nominal des différents tissus de renfort.

Par exemple, lors du remplacement d'un support métallique par une conception composite, l'équipe d'ingénierie doit prendre en compte la charge appliquée, les points de montage, l'épaisseur du stratifié, l'orientation des fibres, la rigidité requise et la méthode de connexion. Ces facteurs déterminent le degré de renforcement réellement nécessaire dans la pièce finie.

Le même principe s'applique aux panneaux, couvertures, boîtiers et autres structures légères. Un poids de matériau inférieur ne produit pas automatiquement un composant plus léger ou structurellement équivalent si des plis ou une épaisseur supplémentaires sont nécessaires.

Yuruis prend en charge la production sur commande et les exigences OEM, permettant de discuter des spécifications des matériaux en fonction de la conception des composants et du processus de fabrication du client.

Stockage et traitement des préimprégnés

Étant donné que le matériau contient une matrice de résine avant de durcir, le préimprégné nécessite des pratiques de stockage et de manipulation différentes de celles du tissu sec en fibre de carbone.

La température de stockage, la durée hors stockage autorisée et la durée de conservation dépendent du système de résine sélectionné. Le matériau doit être conservé dans les conditions de stockage recommandées et manipulé conformément aux instructions techniques fournies avec la qualité spécifique.

Pour la gestion de la production, la rotation des stocks selon le principe du premier entré, premier sorti est un moyen pratique de limiter les temps de stockage inutiles.

Avant de passer une commande de production, les clients développant une nouvelle application doivent également confirmer le cycle de durcissement requis, la température de traitement et la fenêtre de traitement pour le système préimprégné sélectionné.

FAQ

Qu'est-ce qui différencie la fibre de carbone préimprégnée de faible densité du tissu en fibre de carbone ordinaire ?

Le tissu ordinaire en fibre de carbone est généralement fourni sous forme de renfort sec. Ce produit est fourni sous forme de préimprégné, la fibre de carbone étant déjà associée à une matrice de résine. Son application est centrée sur la fabrication de composites légers, tandis que le poids final et les propriétés dépendent de la conception complète du stratifié.

Comment la faible densité affecte-t-elle le poids d'un composant composite ?

Les composites en fibre de carbone ont une densité relativement faible par rapport à de nombreux métaux structurels conventionnels. Cependant, le poids du composant fini dépend de l'épaisseur du stratifié requise, du volume de fibres, de la teneur en résine, de la géométrie et de la méthode de traitement. Le renforcement à faible densité doit donc être évalué dans le cadre de la conception complète des composants.

Quels styles de tissus sont disponibles ?

Les informations fournies incluent les options de construction uni, sergé et autres. Le style approprié dépend du drapé requis, des caractéristiques de la surface, de la conception du stratifié et du processus de fabrication.

La largeur, l'épaisseur et la taille peuvent-elles être personnalisées ?

Oui. Yuruis assure la production sur commande et peut discuter des dimensions personnalisées et des exigences OEM. Les spécifications finales doivent être confirmées en fonction de l'équipement de production et de la conception des composants du client.

Quels systèmes de résine peuvent être utilisés ?

Le système de résine disponible doit être confirmé pour la qualité de préimprégné spécifique. L'époxy et d'autres systèmes de résine peuvent être envisagés en fonction de l'application, des conditions de durcissement et des propriétés finales requises.

Quelles industries utilisent couramment des composites de fibres de carbone à faible densité ?

Le matériau est pertinent pour les équipements sportifs, les composants automobiles et la fabrication industrielle de composites. Les structures électroniques et d'équipement sélectionnées peuvent également convenir lorsque leurs exigences électriques, thermiques et structurelles sont compatibles avec le système matériel.

Ce matériau peut-il remplacer directement un composant en acier ?

Pas nécessairement. Les composites en fibre de carbone et l'acier ont des densités, des rigidités, des résistances, des comportements à la rupture et des caractéristiques d'assemblage différents. Un remplacement nécessite normalement de revoir la géométrie des composants, les conditions de charge, la construction du stratifié et la méthode de connexion plutôt que de remplacer directement un matériau par un autre.
