Fibre de carbone préimprégnée sergé 3K

Twill 3K Prepreg Carbon Fiber combine un renfort en fibre de carbone 3K, un tissage sergé et une résine pré-imprégnée dans un seul matériau. La construction en sergé crée un motif diagonal reconnaissable, tandis que le format préimprégné fournit un matériau contrôlé pour la superposition et le moulage du composite.

Dans cette description, « 3K » fait référence à un câble en fibre de carbone contenant environ 3 000 filaments individuels. « Sergé » décrit le motif d'entrelacement des fils, tandis que « préimprégné » signifie que la fibre de carbone a déjà été imprégnée d'une matrice de résine avant le moulage. Ces trois caractéristiques décrivent différents aspects du matériau et doivent être prises en compte séparément lors de la sélection d'un renfort composite.

Armure sergée et structure préimprégnée

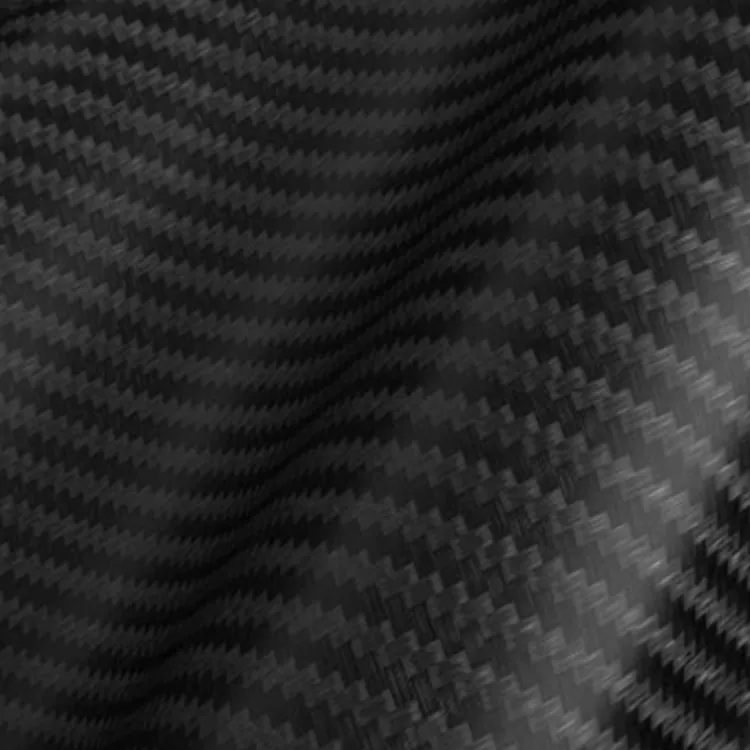

La structure sergée affecte l'apparence et la manipulation du renfort lors du drapage. Comparé à un tissage uni, le motif diagonal est plus visible et le tissu peut suivre des courbes modérées et des surfaces de moulage façonnées avec moins de restrictions sur le mouvement du tissu.

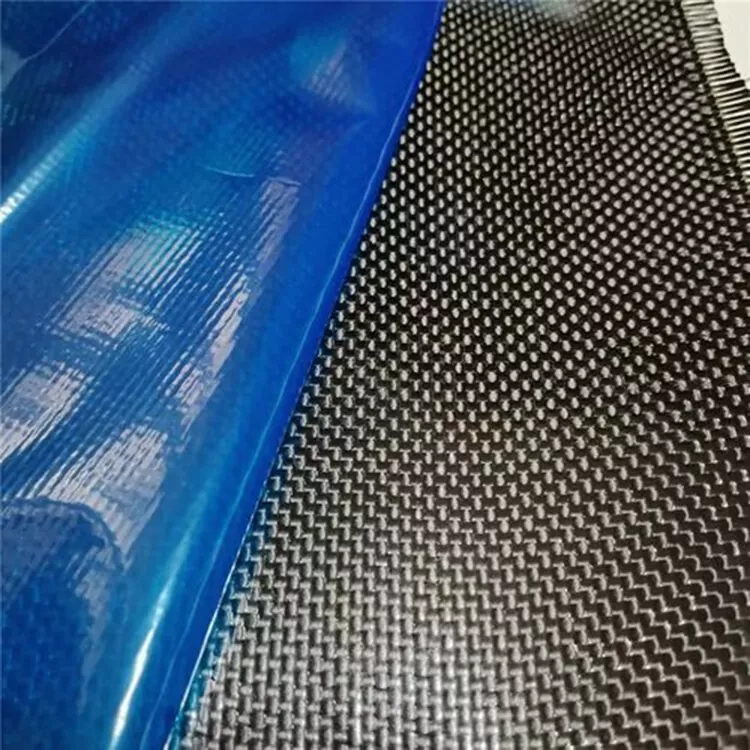

La condition du préimprégné est une considération distincte. Contrairement au tissu sec en fibre de carbone, le renfort est fourni avec de la résine déjà introduite dans le matériau. Cela fournit un point de départ défini pour le processus de moulage, tandis que les propriétés finales du composite dépendent de la qualité de la fibre de carbone, du système de résine, de l'orientation des fibres, de l'épaisseur du stratifié, de la fraction volumique des fibres et des conditions de durcissement.

Sergé et tissage uni

Le choix entre le sergé et l'armure toile est généralement lié à l'aspect de la surface, à la manipulation du tissu et à la géométrie de la pièce finie. Le sergé fournit le motif diagonal caractéristique, tandis que l'armure toile a une structure dessus-dessous régulière et peut fournir une construction de tissu plus stable lors d'une superposition conventionnelle.

Sélection des matériaux par processus de fabrication

Il s’agit d’une option parmi une gamme plus large de formats de renfort en fibre de carbone. Le matériau approprié dépend si le processus de production nécessite un système pré-imprégné, un tissu sec, un renfort unidirectionnel ou une technologie de résine différente.

Domaines d'application

Le matériau peut être envisagé pour les pièces composites où la combinaison du renforcement en fibre de carbone, du motif de surface sergé et du traitement préimprégné répond aux exigences de production. La conception finale du stratifié doit être établie en fonction de la géométrie de la pièce, des conditions de charge et du processus de moulage.

Équipement sportif

Les composants de vélos, les structures de raquettes, les pagaies, les composants liés au golf et autres produits sportifs peuvent utiliser ce matériau lorsqu'une structure stratifiée contrôlée et une surface en carbone visible sont requises.

Composants automobiles

Les applications peuvent inclure des composants intérieurs, des panneaux légers, des garnitures, des renforts et des composants composites axés sur la performance. L'orientation des fibres, l'épaisseur du stratifié et les caractéristiques de la résine doivent être sélectionnées en fonction des exigences de conception et de fabrication de chaque composant.

Pièces composites industrielles

Les couvercles, boîtiers, panneaux, supports et composants structurels légers sont des applications potentielles où le renforcement, les exigences dimensionnelles et l'apparence de la surface doivent être pris en compte ensemble.

Boîtiers électroniques

La fibre de carbone peut fournir un faible poids et un support structurel pour certaines conceptions de boîtiers. La fibre de carbone étant électriquement conductrice, les exigences d’isolation électrique doivent être prises en compte lorsque le matériau est utilisé autour de composants électroniques sensibles.

Spécification

Les informations standard sur le produit sont présentées ci-dessous. La taille et d'autres exigences de traitement peuvent être confirmées en fonction de l'application prévue et de la méthode de production.

Sélection et traitement des préimprégnés

Pour la fibre de carbone préimprégnée Twill 3K, le système de résine constitue une partie importante des spécifications du matériau car il affecte le stockage, la manipulation, le durcissement et la structure composite finale. La spécification actuelle répertorie la résine comme matrice de résine à confirmer, le système de résine requis doit donc être établi avant la production.

Pour un ordre de production, les informations techniques utiles peuvent inclure le type de résine, la teneur en résine, la température de durcissement, le temps de durcissement, la température de stockage, le temps d'attente autorisé, la pression de moulage et la méthode de moulage prévue. Ces paramètres doivent être compatibles avec l'équipement du client et la géométrie du composant fini.

La largeur et l'épaisseur doivent également être confirmées avant la production. Pour les composants façonnés, la géométrie du moule et la disposition du stratifié peuvent affecter la sélection des matériaux et les exigences de découpe. Lorsque le matériau est introduit dans une production répétée, l’évaluation des échantillons peut aider à confirmer les conditions de manipulation, de formage et de durcissement avant que de plus grandes quantités ne soient programmées.

Ce qu'il faut confirmer avant de commander

Avant de commander, les clients peuvent fournir la largeur, l'épaisseur, la quantité, les dimensions des composants, la méthode de moulage et les conditions de durcissement attendues. Si un système de résine spécifique est requis, le type de résine et les paramètres de traitement pertinents doivent également être inclus.

Pour les composants en carbone visibles, l'orientation du sergé et l'apparence de surface requises doivent être discutées ainsi que la conception du moule et le processus de finition. Pour les composants techniques, l’orientation des fibres, l’épaisseur du stratifié et les caractéristiques de la résine peuvent avoir une plus grande influence sur la pièce finale que l’apparence du tissage seul.

Pour les exigences personnalisées, des dessins, des spécifications de stratifié ou des échantillons existants peuvent être fournis pour l'évaluation des matériaux. Ces informations permettent de déterminer la taille appropriée du matériau et les exigences de traitement avant la production sur commande.

FAQ

Que signifie 3K dans le matériau ?

3K fait référence au nombre approximatif de filaments individuels dans le câble de fibre de carbone, soit environ 3 000 filaments. Il décrit la taille du câble et ne définit pas en lui-même la résistance ou les propriétés mécaniques du composite fini.

Pourquoi choisir le sergé plutôt que le tissage uni ?

Le sergé offre un motif diagonal reconnaissable et peut offrir des caractéristiques de drapé utiles pour les surfaces façonnées. Le choix doit être basé sur l'apparence de surface requise, la manipulation du tissu, la géométrie du moule et la conception du stratifié.

Est-il fourni sous forme de tissu sec en fibre de carbone ?

Non. Ce matériau est fourni sous forme de préimprégné, ce qui signifie que le renfort en fibre de carbone a déjà été imprégné de résine. Le tissu sec en fibre de carbone est fourni sans résine pré-appliquée et nécessite l'introduction de résine lors d'un processus de fabrication composite ultérieur.

Peut-il être utilisé pour des pièces visibles en fibre de carbone ?

Oui. La construction en sergé crée un motif diagonal visible qui peut faire partie du design de la surface finie. L'aspect final dépend également de l'alignement des fibres, du système de résine, de la surface du moule, des conditions de consolidation et de finition.

Quelles informations sur la résine doivent être confirmées avant de commander ?

Le type de résine, la teneur en résine, la température de durcissement, le temps de durcissement et les exigences de stockage doivent être confirmés avant la production. Les paramètres appropriés dépendent du système de résine sélectionné et de l'équipement de moulage du client.

La largeur et l'épaisseur peuvent-elles être personnalisées ?

Oui. La largeur et l'épaisseur peuvent être spécifiées selon les exigences du client. Fournir l’application prévue, les dimensions des composants et le processus de moulage permet de définir le format de matériau requis.

Quelles informations sont nécessaires pour un devis ?

Veuillez fournir la taille, l'épaisseur, la quantité, l'application, la méthode de moulage et les exigences en matière de résine si elles sont déjà définies. Des dessins, des spécifications de stratifié ou des échantillons peuvent également être fournis lorsque le matériau doit correspondre à un composant composite existant.
