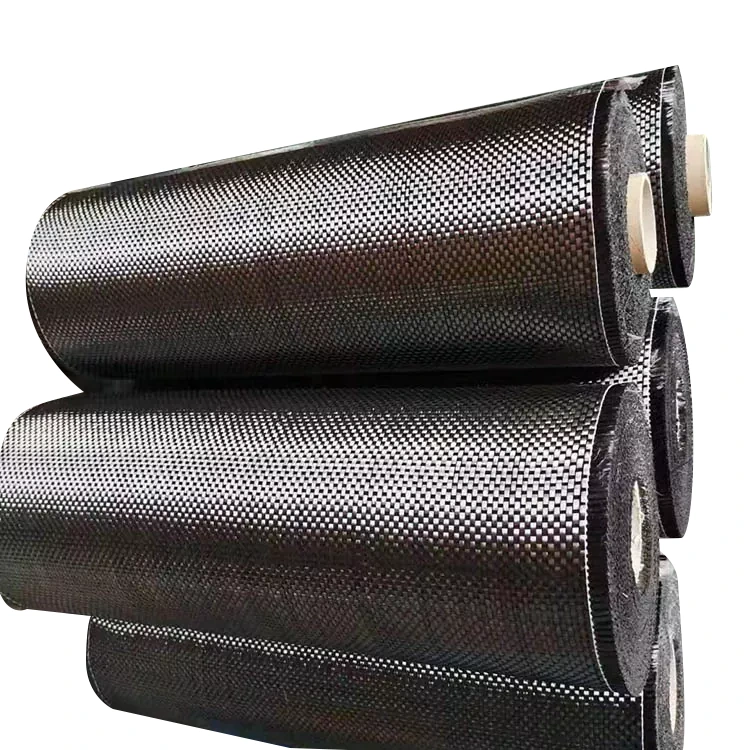

Tissu en fibre de carbone à armure toile

Le tissu en fibre de carbone à armure toile utilise un simple entrelacement de fils de chaîne et de trame pour former une structure tissée régulière. Les points de croisement répétés confèrent au tissu une surface stable relativement facile à identifier, à couper et à positionner lors de la superposition du composite. Les directions chaîne et trame sont également visuellement claires, ce qui aide les équipes de production à maintenir l'orientation prévue lors de la préparation de plusieurs plis.

Pour la fabrication de composites, cette structure régulière est utile lorsque le matériau doit être manipulé de manière cohérente d'une pièce à l'autre. Le poids du tissu, la qualité de la fibre de carbone, le nombre de fils, la largeur et la compatibilité avec la résine doivent toujours être spécifiés séparément car le motif de tissage à lui seul ne définit pas les propriétés mécaniques du stratifié fini.

Comment le tissage uni affecte la manipulation du tissu

Dans une armure toile, chaque fil de chaîne passe sur et sous les fils de trame successifs. Cela crée une structure de tissu relativement stable avec une apparence de grille régulière.

Lors de la découpe et du drapage, les directions claires de chaîne et de trame permettent de vérifier plus facilement si un pli a été placé conformément au dessin du stratifié. Ceci est particulièrement utile lorsque plusieurs couches sont découpées à partir du même rouleau et que chaque couche doit conserver une orientation cohérente.

La même construction présente également des limites. Étant donné que les fils s'entrelacent fréquemment, le tissu ne se comporte pas comme un renfort lâche ou hautement drapable. Sur des rayons serrés, des contours profonds ou des moules tridimensionnels complexes, le matériau réel doit être évalué par rapport à la géométrie du composant avant la production.

Pour cette raison, la sélection du tissu doit tenir compte à la fois des exigences de renforcement et de la manière dont le matériau sera coupé, positionné et formé pendant la fabrication.

Structure tissée et conception stratifiée

Un tissu en fibre de carbone tissé fournit un renforcement dans le sens chaîne et trame. Cela diffère du renforcement unidirectionnel, dans lequel la plupart des fibres continues sont concentrées dans une direction principale.

Pour un composite stratifié, le tissu tissé peut donc fournir un agencement de renfort équilibré au sein d'un pli individuel. Cependant, l'orientation finale des fibres du composant est toujours déterminée par le programme complet du stratifié, notamment la direction des plis, le nombre de couches, le poids du tissu et la géométrie des pièces.

Le tissage ne doit pas être considéré comme une indication directe de la résistance. Deux tissus avec le même tissage peuvent produire des propriétés composites différentes lorsque leurs qualités de fibres de carbone, leurs poids surfaciques, leurs systèmes de résine ou leurs fractions volumiques de fibres sont différents.

Choisir le tissu pour différentes géométries

L'adéquation d'un renfort tissé dépend en partie de la forme du composant fini. Les panneaux plats et les composants présentant des courbes douces sont généralement plus faciles à recouvrir car le tissu n'a pas besoin de s'adapter à de grands changements de direction de la surface.

Les moules plus complexes nécessitent une plus grande attention au drapé. Lorsque le tissu est forcé autour d'un rayon serré, la chaîne et la trame peuvent se déplacer l'une par rapport à l'autre, créant une distorsion ou des rides locales. Ces effets peuvent influencer à la fois l’aspect de la surface et la consistance du stratifié.

Pour un nouveau composant, un petit essai de formage peut aider à déterminer si le poids et la construction du tissu sélectionnés peuvent suivre le moule sans distorsion excessive. Le motif de coupe, l’orientation des plis et la séquence de superposition doivent être considérés ensemble plutôt que d’évaluer le tissu séparément du processus de fabrication.

Pièces plates et légèrement incurvées

Les constructions tissées ordinaires sont souvent plus faciles à positionner sur des panneaux plats, des couvercles, des plaques et des composants à courbure modérée. Le motif de grille visible rend également relativement simple la vérification de l'orientation des plis adjacents pendant le drapage.

Formes moulées complexes

Pour des contours plus profonds ou des rayons plus serrés, le comportement au drapé et au cisaillement devient plus important. Le tissu doit être testé sur le moule réel ou représentatif, en particulier lorsque la surface finie reste visible.

Ce que Yuruis peut fournir

Les spécifications du tissu peuvent être définies autour des exigences du processus de fabrication des composites. Les éléments typiques à confirmer incluent :

· Tissage uni

· Qualité fibre de carbone

· Poids surfacique / GSM

· Largeur du tissu

· Longueur du rouleau

· Épaisseur

· Exigences en matière de surface

· Compatibilité résine

· Processus de moulage prévu

Lorsque le matériau est remplacé ou adapté à une spécification de production existante, la fourniture de la fiche technique actuelle du tissu, d'un échantillon ou d'un GSM connu peut aider à définir plus précisément la construction requise.

Spécification typique d’armure toile

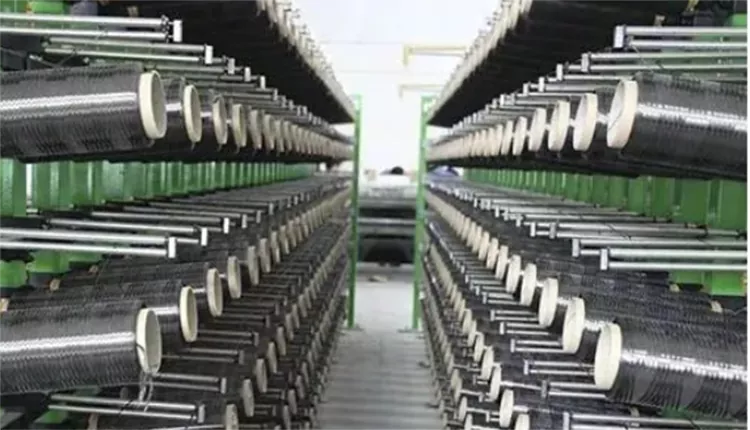

De la découpe au laminage

Avant l’introduction de la résine, le tissu passe normalement par plusieurs étapes de préparation. Les dimensions requises sont marquées et découpées, puis chaque pli est positionné selon le design du stratifié.

Pour les composants multicouches, l'équipe de production peut avoir besoin de modifier l'orientation des plis successifs pour obtenir la disposition de renforcement requise. Étant donné que les directions chaîne et trame sont faciles à distinguer dans un tissu uni, l'orientation peut être vérifiée pendant le drapage sans se fier uniquement aux marques de coupe.

Lors de la manipulation, les étirements inutiles doivent être évités. Une tension excessive ou des mouvements répétés peuvent altérer la disposition locale des fils, qui peut devenir visible après le moulage. La quantité de manipulation requise dépend également du poids du tissu, de l’étanchéité du tissage et de la géométrie des composants.

Applications dans la fabrication de composites

Le tissu en fibre de carbone à armure toile peut être utilisé dans les composants composites moulés où un renfort tissé régulier est compatible avec la conception et le processus de fabrication de la pièce.

Dans les applications automobiles, il peut être utilisé pour les garnitures intérieures, les panneaux, les couvertures et certaines pièces composites structurelles ou semi-structurelles. La construction du tissu requise dépend de la géométrie des composants et des spécifications du stratifié.

Pour les vélos et les équipements sportifs, un renfort en fibre de carbone tissée peut être incorporé dans des stratifiés moulés où l'orientation et l'épaisseur requises des fibres sont établies par la conception du composant.

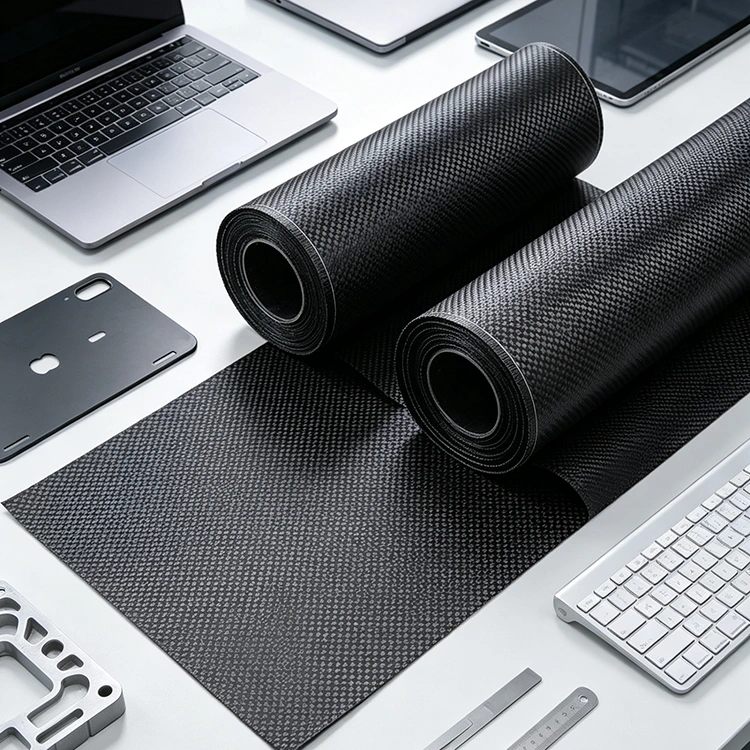

Dans les équipements électroniques et industriels, le tissu en fibre de carbone peut être utilisé dans les boîtiers, les panneaux et autres structures composites. La fibre de carbone étant électriquement conductrice, les exigences en matière d’isolation électrique, de mise à la terre et électromagnétique doivent être prises en compte lorsque le matériau est utilisé à proximité d’assemblages électroniques.

La spécification appropriée du tissu doit donc être déterminée à partir du composant fini plutôt qu'à partir du motif de tissage seul.

Apparence et traitement de surface

Lorsque la fibre de carbone tissée reste visible après le moulage, l’aspect final ne dépend pas uniquement du motif du tissu sec. La distribution de la résine, l'alignement des fibres, la consolidation, l'état de la surface du moule et le traitement de finition peuvent tous affecter l'apparence de la pièce durcie.

Pour les surfaces visibles, le tissu doit être placé de manière cohérente et protégé contre tout déplacement inutile lors de la superposition. Les pièces adjacentes devront peut-être également être alignées afin que le motif tissé ne change pas sensiblement d'une section du composant à l'autre.

Si le composant reçoit un revêtement transparent ou un autre traitement de surface, le système de revêtement doit être compatible avec le composite durci et l'environnement de service prévu. Un aspect uniforme du tissu sec ne garantit pas à lui seul un aspect identique après moulage.

FAQ

Qu'est-ce qu'un tissu en fibre de carbone à armure toile ?

Il s'agit d'un renfort en fibre de carbone tissé dans lequel les fils de chaîne et de trame passent de manière répétée les uns sur les autres. Cela crée une structure de tissu régulière avec des directions de fibres clairement identifiables.

À quoi ressemble la fibre de carbone à armure toile ?

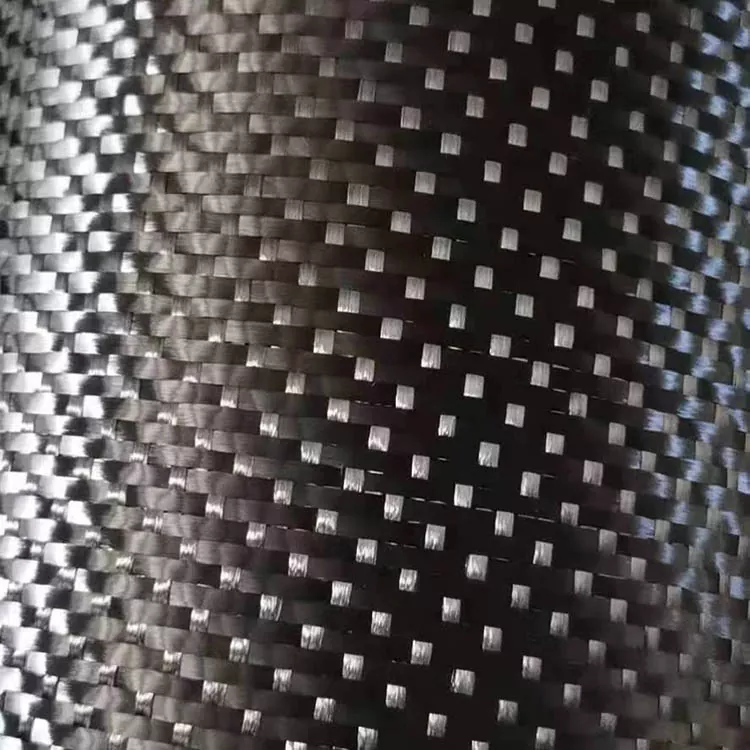

La chaîne et la trame forment un motif répété dessus-dessous qui produit une apparence de grille régulière. Il diffère visuellement du tissu sergé, qui présente un motif diagonal caractéristique.

Le tissage toile convient-il aux pièces visibles en fibre de carbone ?

Oui. Le tissage régulier peut faire partie de la surface visible d'un composant composite. L'aspect final dépend également de la répartition de la résine, de la consolidation, de l'état du moule et de la finition de la surface.

Le tissage uni peut-il être utilisé sur des moules incurvés ?

Oui, mais l'adéquation dépend de la courbure, du rayon et de la géométrie tridimensionnelle du moule. Pour les formes complexes, un essai de formage peut aider à identifier les éventuels froissements, la déformation du fil ou les difficultés lors du drapage.

L’armure toile détermine-t-elle la résistance du composite ?

Les propriétés du composite fini dépendent de la qualité de la fibre de carbone, du poids du tissu, du système de résine, de la fraction volumique des fibres, de l'orientation des plis, de l'épaisseur du stratifié et des conditions de durcissement ou de moulage. Le tissage ne représente qu’une partie des spécifications du matériau.

Le poids et la largeur du tissu peuvent-ils être personnalisés ?

Oui. Le poids, la largeur, la longueur du rouleau et d'autres spécifications peuvent être définis en fonction des exigences de production. La qualité de fibre de carbone requise et le processus de moulage prévu doivent également être fournis lors de la demande de devis.

Quelles informations doivent être fournies pour un devis ?

Les informations utiles incluent le GSM requis, la qualité de la fibre de carbone, la construction du tissage, la largeur, la longueur du rouleau, la quantité, l'application et le processus de moulage. Une spécification ou un échantillon de tissu existant peut également être utile lorsque le matériau doit correspondre à un processus de production établi.

Un échantillon peut-il être évalué avant la production en vrac ?

Une évaluation d'échantillon peut être organisée lorsque le tissu doit être vérifié pour le drapé, la compatibilité avec la résine, l'apparence de la surface ou le comportement de traitement avec un processus de fabrication composite spécifique.

Le tissage simple est-il plus résistant que le tissage sergé ?

Aucun des deux tissages ne doit être considéré comme intrinsèquement plus résistant sur la base du seul motif de tissage. Les propriétés mécaniques du stratifié fini sont influencées par le type de fibre, le poids du tissu, le système de résine, l'orientation des fibres, la construction du stratifié et les conditions de traitement.
