Tissu en fibre de carbone unidirectionnel

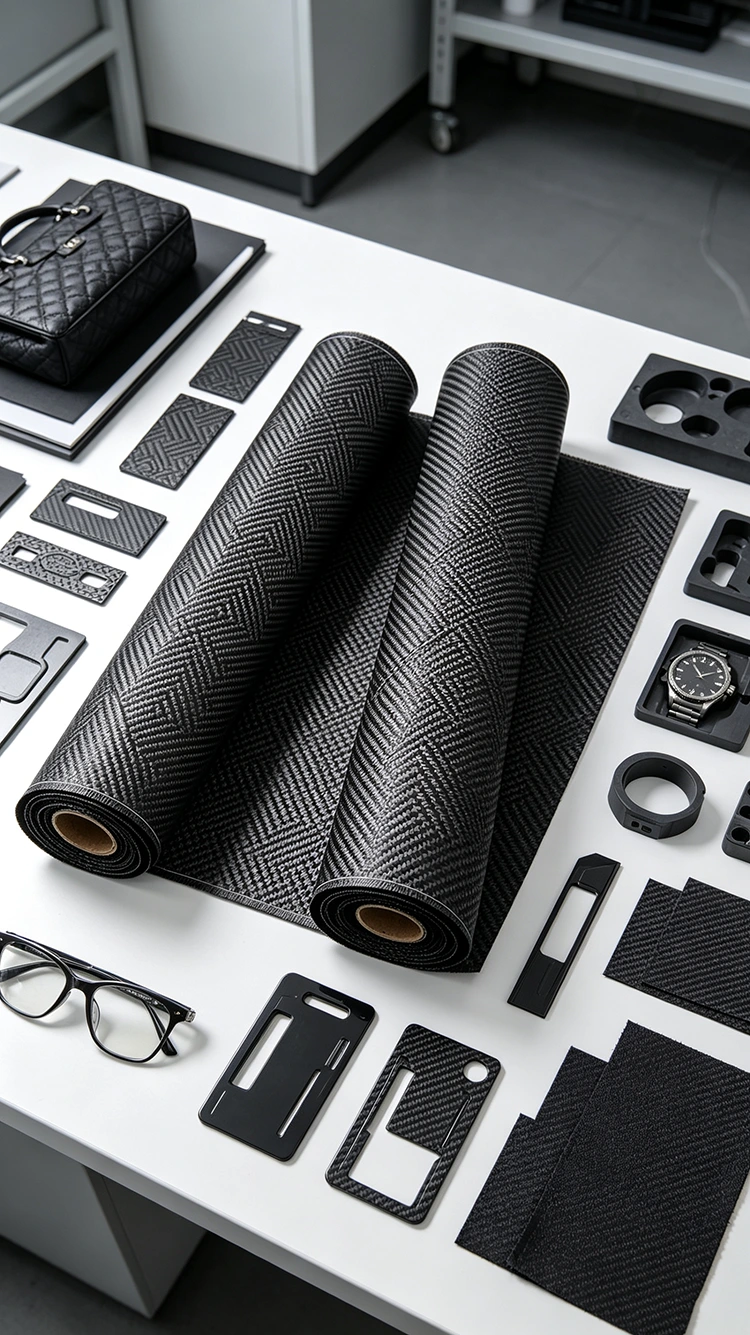

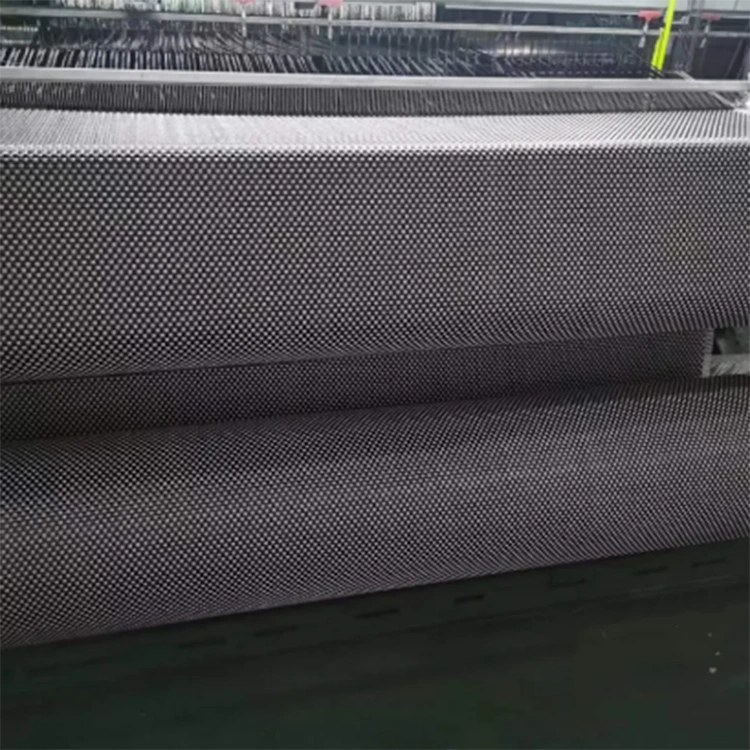

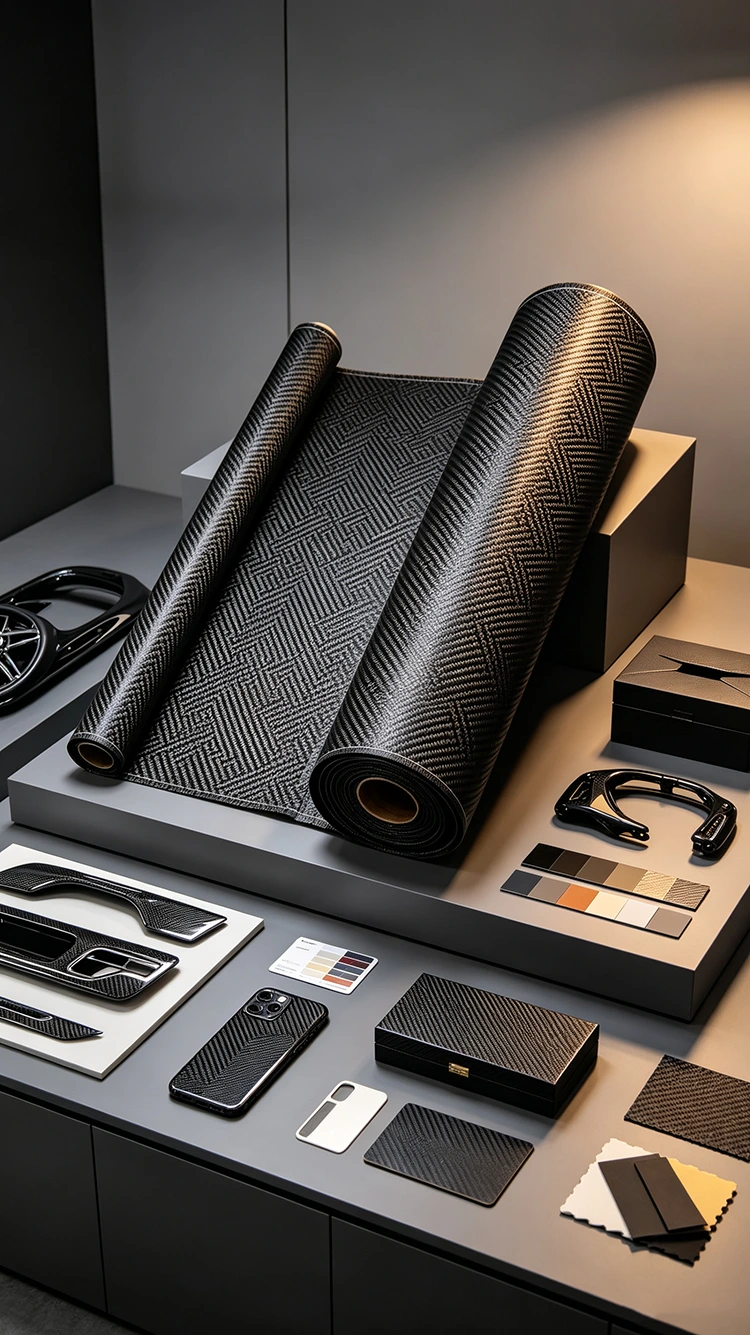

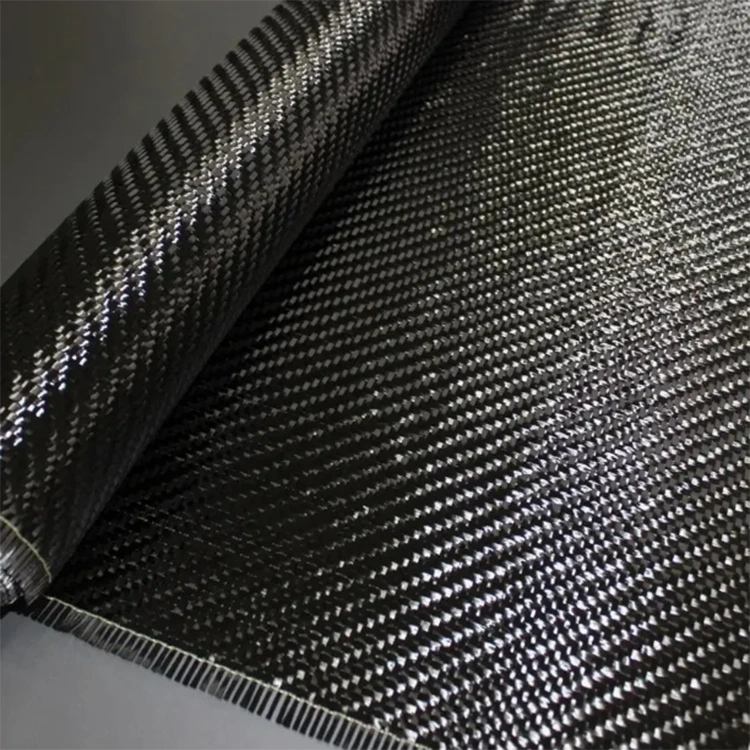

Le tissu unidirectionnel en fibre de carbone est fourni dans une construction tissée Jacquard dans cette spécification. Le processus de tissage contrôle la disposition des fils de fibre de carbone pour créer une structure de tissu et un motif de surface définis. Contrairement à un tissu uni ou sergé standard, le tissage Jacquard permet de varier la disposition des fils pour produire différents motifs visibles.

Pour la fabrication de composites, le modèle de tissu ne constitue qu’une partie des spécifications du matériau. La qualité de la fibre de carbone, le poids du tissu, la disposition des fils, le système de résine, l'épaisseur du stratifié et les conditions de moulage ont une plus grande influence sur les propriétés du composite fini. La construction jacquard est donc particulièrement pertinente lorsque la structure du tissu et la surface visible doivent toutes deux être prises en compte lors de la sélection du matériau.

En quoi le tissu Jacquard en fibre de carbone est différent

Les tissus en fibre de carbone unis et sergé utilisent des motifs d'entrelacement relativement réguliers. Le tissage Jacquard utilise une sélection contrôlée de fils pendant le tissage, permettant à des zones spécifiques du tissu de suivre différentes dispositions de motifs.

Cela modifie l’apparence de la surface tissée sans que le tissage lui-même ne remplace la conception structurelle. Si le tissu doit être utilisé dans un stratifié porteur, la qualité des fibres, le poids du tissu, le système de résine et la construction du stratifié requis doivent être établis en fonction des exigences des composants.

Pour les pièces composites visibles, le motif tissé peut rester exposé après le moulage et faire partie de la surface finie. Cela rend la construction pertinente pour des composants tels que les garnitures automobiles, les produits de sport, les boîtiers d'équipement et les pièces composites personnalisées.

L'apparence réelle après moulage dépend également de la répartition de la résine, de la consolidation, de l'état du moule et de la finition de la surface. Le motif visible sur le tissu sec ne doit donc pas être considéré comme une garantie de l’aspect moulé final.

Armure jacquard, unie et sergé

Ces constructions de tissus diffèrent principalement par la disposition des fils et le motif de surface qui en résulte. Le choix approprié dépend du comportement requis du tissu, de la géométrie des composants et de l’aspect fini.

Le tableau décrit les différences visuelles et d'application typiques plutôt qu'un classement mécanique. Un tissu Jacquard n’est pas automatiquement plus résistant ou plus rigide qu’un tissu uni ou sergé. Les propriétés finales du composite dépendent du système de matériaux complet et de la conception du stratifié.

Sélection du tissu pour une pièce composite

Le tissu doit être sélectionné une fois que les exigences de base du composant ont été établies. Les considérations importantes incluent le poids du tissu requis, la largeur, le motif de la surface, le drapé, l'épaisseur du stratifié et la méthode de moulage.

Pour un composant plat ou relativement simple, une structure tissée régulière peut suffire. Les surfaces plus complexes peuvent nécessiter une construction en tissu capable de suivre le moule sans distorsion excessive. Si la fibre de carbone reste visible, le motif requis doit également être pris en compte lors de la découpe et du drapage.

L'orientation du renfort reste une considération de conception distincte. Un motif de surface tissé ne définit pas en soi la direction principale de la charge structurelle d'un composite. Pour les pièces soumises à une charge directionnelle spécifique, le stratifié doit être conçu autour des orientations de fibres et de la disposition des plis requises.

Exigences relatives aux surfaces visibles

Lorsque le tissu en fibre de carbone reste visible, la cohérence entre les pièces adjacentes devient importante. La direction de coupe, la tension du tissu et la manipulation pendant la superposition peuvent affecter l'alignement du motif, en particulier sur les surfaces courbes.

La surface du moule et le système de résine influencent également l’apparence après durcissement. Un motif uniforme sur tissu sec peut néanmoins produire un résultat visuel différent si le flux de résine, la consolidation ou la finition de surface ne sont pas contrôlés de manière cohérente.

Exigences structurelles

Pour les composants structurels, le tissu doit être évalué ainsi que la qualité de la fibre de carbone, le système de résine, la teneur en fibres et le calendrier du stratifié. Le motif Jacquard ne doit pas être utilisé comme base principale pour déterminer l’adéquation structurelle.

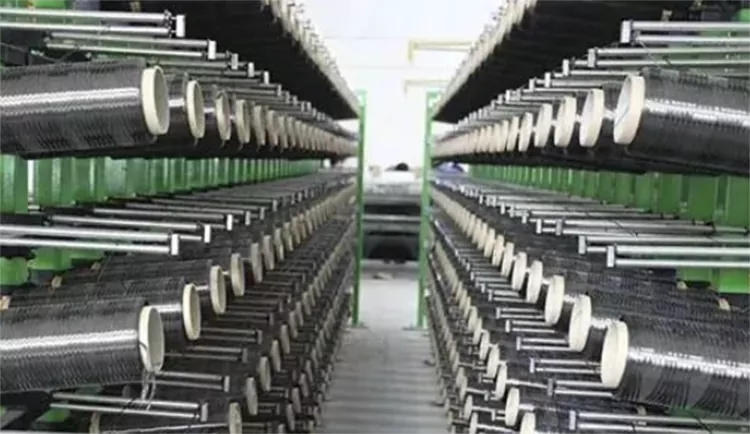

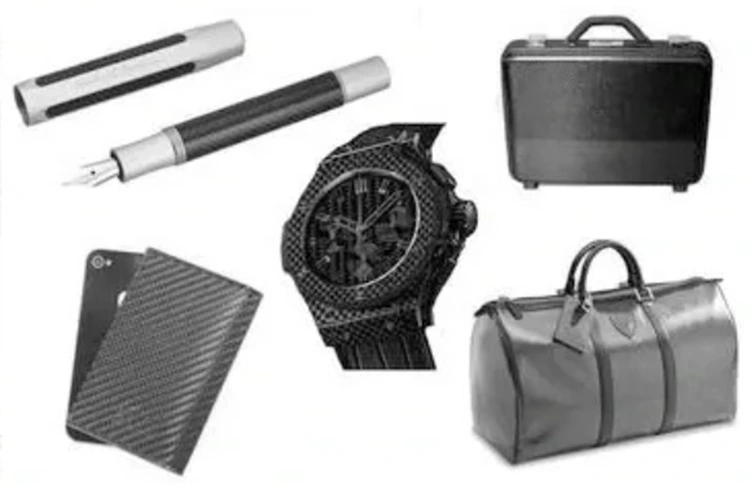

Applications typiques

Composants automobiles

Le tissu jacquard en fibre de carbone peut être envisagé pour les garnitures intérieures visibles, les panneaux décoratifs, les housses d'équipement et d'autres composants où la surface tissée fait partie de l'apparence finie. Les spécifications du tissu doivent correspondre à la géométrie de formage et à la finition de surface requise.

Équipement sportif

Les produits sportifs tels que les composants de vélo, les structures de raquettes, les raquettes et les accessoires peuvent utiliser un tissu en fibre de carbone visible dont le motif de surface est conservé après le moulage. Le poids du tissu requis et la construction du stratifié dépendent de chaque composant.

Équipement électronique

Les boîtiers et structures d'équipement sélectionnés peuvent incorporer un tissu en fibre de carbone lorsque le matériau répond aux exigences mécaniques et dimensionnelles de l'application. La fibre de carbone est électriquement conductrice, c'est pourquoi les exigences en matière d'isolation et d'électromagnétique doivent être revues lorsque le matériau est utilisé autour d'assemblages électroniques.

Produits composites personnalisés

Les pièces composites personnalisées peuvent utiliser du tissu Jacquard lorsqu'un motif tissé particulier est requis. Avant la production, le motif, le poids du tissu, les dimensions, le système de résine et le processus de moulage doivent être confirmés ensemble plutôt que de spécifier le tissu uniquement par son apparence.

Informations matérielles

Traitement et finition de surface

L'aspect final d'un composant en fibre de carbone tissée est affecté par l'ensemble du processus de moulage. Le placement du tissu, le flux de résine, la pression de consolidation, la surface du moule et les conditions de durcissement peuvent tous modifier l'apparence du tissage une fois la pièce démoulée.

Pour les composants présentant des surfaces visibles en fibre de carbone, le tissu doit être manipulé avec précaution lors de la découpe et de la superposition. Un étirement ou un mouvement excessif peut perturber la disposition des fils et provoquer une distorsion visible du motif.

Si un revêtement transparent est appliqué après moulage, son épaisseur, son état de surface et sa compatibilité avec le composite doivent également être pris en compte. L'aspect fini est donc déterminé par le tissu et les étapes de traitement ultérieures plutôt que par la seule méthode de tissage.

Considérations relatives à la manipulation et au service

Avant le moulage, le tissu en fibre de carbone doit être stocké et manipulé conformément aux exigences du système de matériaux applicable. Une fois incorporé dans un composite durci, les conditions de service sont principalement déterminées par le système de résine, la conception du stratifié, l'environnement d'exploitation et les conditions de charge.

Pour les composants visibles en fibre de carbone, le nettoyage de routine doit éviter toute abrasion inutile et produits chimiques agressifs susceptibles d'affecter le revêtement de surface ou la résine. L'exposition à la température doit rester dans les limites établies pour le système composite fini.

Les rayures superficielles n'indiquent pas nécessairement une défaillance structurelle. Cependant, les fissures, le délaminage, les dommages importants causés par un impact ou les armatures exposées doivent être évalués lorsque le composant a une fonction structurelle.

Quand un composant en fibre de carbone doit-il être inspecté ?

Il n’existe pas d’intervalle universel d’inspection ou de remplacement pour chaque composant composite en fibre de carbone. Le programme de maintenance approprié dépend de la conception de la pièce, de l'environnement d'exploitation, des conditions de chargement et des exigences du fabricant.

Une attention particulière doit être portée aux signes visibles tels que :

· Fissuration du stratifié

· Délaminage ou séparation

· Dommages d'impact importants

· Exposition des fibres causée par une défaillance de surface

· Perte d'intégrité structurelle

· Sérieuse détérioration du revêtement protecteur

Pour les pièces critiques pour la sécurité, les décisions d'inspection et de remplacement doivent suivre les exigences de maintenance spécifiées pour le produit fini plutôt que une estimation générale de la durée de vie.

FAQ

Qu'est-ce que le tissu en fibre de carbone unidirectionnel ?

Le tissu en fibre de carbone unidirectionnel dans cette spécification de produit utilise une méthode de tissage Jacquard pour produire un matériau en fibre de carbone tissé avec un motif de surface défini. La disposition exacte des fils, le poids du tissu et les caractéristiques structurelles doivent être confirmés à partir des spécifications du matériau.

En quoi le Jacquard est-il différent de la fibre de carbone sergée ?

Le sergé utilise un motif d'entrelacement diagonal régulier, tandis que le tissage Jacquard permet plus de variation dans la disposition des fils et la conception du motif visible. La différence réside principalement dans la construction et l’apparence du tissu plutôt que dans une différence automatique dans les performances mécaniques.

La fibre de carbone Jacquard est-elle adaptée aux composites structurels ?

Il peut être incorporé dans des pièces composites, mais l'adéquation structurelle dépend de la qualité de la fibre de carbone, du poids du tissu, du système de résine, de l'orientation des fibres et de la conception du stratifié. La méthode de tissage Jacquard à elle seule ne permet pas d'établir les propriétés mécaniques du composant fini.

Le motif Jacquard peut-il être personnalisé ?

La disponibilité des motifs dépend des spécifications de tissage et des exigences de production. Une demande personnalisée doit inclure le modèle requis, le poids du tissu, les dimensions et l'application prévue pour l'évaluation.

Est-il adapté aux intérieurs automobiles ?

Il peut être envisagé pour les garnitures visibles en fibre de carbone, les panneaux, les composants décoratifs et d'autres applications automobiles où la surface tissée fait partie de l'apparence finie. Le matériau et le processus de moulage doivent être vérifiés par rapport aux exigences des composants.

Combien de temps dure un composite de fibre de carbone Jacquard ?

Il n’existe pas de valeur de durée de vie unique applicable à chaque pièce finie. La durée de vie dépend du système de résine, de la construction du stratifié, de l'exposition environnementale, de la température, des conditions de charge et de l'entretien.

Comment entretenir les pièces visibles en fibre de carbone ?

Gardez la surface propre et évitez toute abrasion inutile ou produits chimiques agressifs. Si un revêtement protecteur est présent, son état doit également être surveillé car une défaillance du revêtement de surface peut affecter l'apparence et la protection du composite.

Quand le composant fini doit-il être remplacé ?

Le remplacement doit être basé sur l'état réel et les exigences d'entretien du composant fini. Les fissures, le délaminage, les dommages importants dus à un impact ou la perte de l'intégrité structurelle sont des indicateurs plus pertinents qu'un nombre fixe d'années de service.
