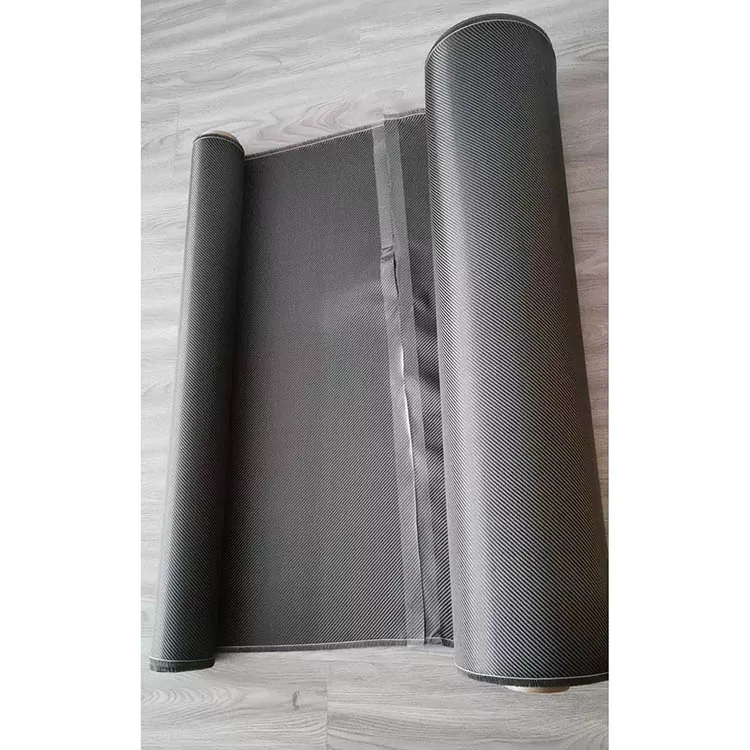

Tissu en fibre de carbone à armure sergé

Le tissu en fibre de carbone à armure sergée est un renfort tissé dans lequel les fils de chaîne et de trame s'entrelacent pour former un motif de surface diagonal. Par rapport à l'armure toile, la structure entrelacée permet plus de mouvement entre les fils, ce qui peut aider le tissu à suivre des courbes modérées lors de l'empilage. Le même motif diagonal est également généralement conservé sur les pièces moulées où la surface en fibre de carbone est laissée visible.

Le tissage ne représente qu’une partie des spécifications du matériau. La qualité de la fibre de carbone, le poids surfacique, le système de résine et la construction du stratifié déterminent la manière dont le tissu contribue au composite fini, tandis que la géométrie du moule et le processus de formage affectent la façon dont il peut être manipulé pendant la production.

Ce que change la structure du sergé

Dans une construction en sergé, les points d'entrelacement se déplacent progressivement à travers le tissu plutôt que de former le motif répété un dessus, un dessous du tissage uni. Cela donne aux fils plus de liberté pour se déplacer les uns par rapport aux autres lorsque le tissu est placé sur une surface incurvée.

La différence devient plus visible sur les pièces aux contours changeants. Un tissu capable de s'adapter à certains mouvements dans le plan peut être plus facile à positionner autour d'une courbe modérée qu'une construction plus étroitement entrelacée. Cependant, cela ne signifie pas que tous les tissus sergés auront le même drapé. La taille du fil, le poids du tissu, l’étanchéité du tissage et la géométrie de la surface affectent tous le résultat.

Pour les rayons serrés ou les formes tridimensionnelles profondes, un essai de formage est utile car le plissement local ou la distorsion du fil ne peuvent être évalués avec précision qu'en fonction de la géométrie réelle.

Tissage diagonal pour les surfaces visibles

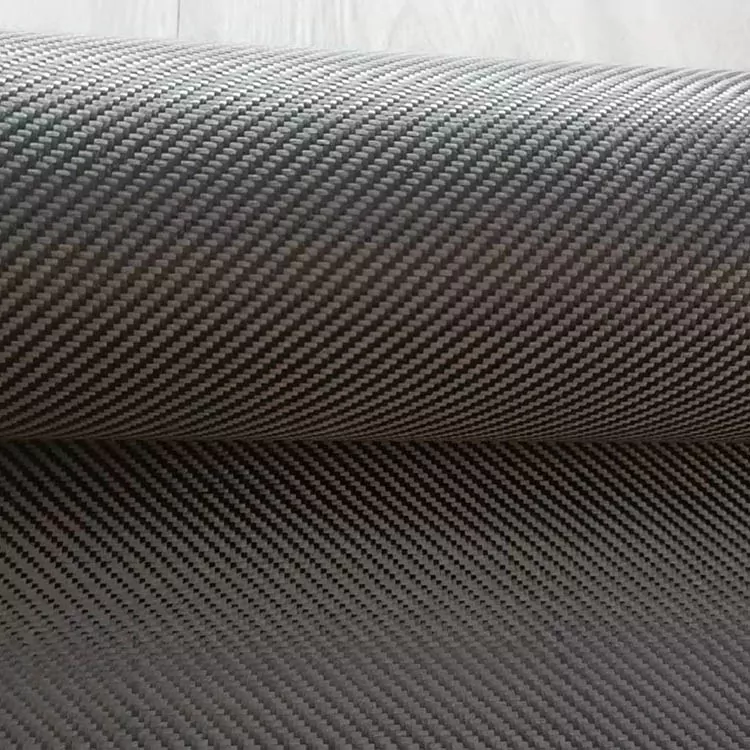

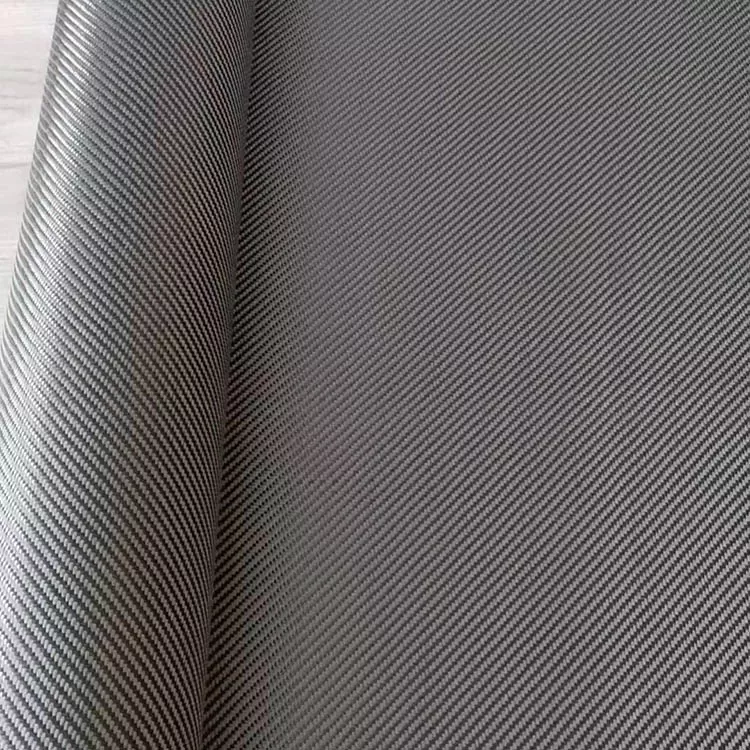

Le motif diagonal est l’une des caractéristiques les plus reconnaissables du tissu sergé en fibre de carbone. Lorsque le stratifié durci est recouvert d'un revêtement transparent, le tissage peut rester visible sur la surface du composant.

La direction du motif doit être contrôlée pendant la découpe et la superposition. Si deux sections de tissu se rencontrent avec des orientations différentes, les lignes diagonales ne continueront pas uniformément à travers le joint. Sur les panneaux visibles, le tracé de découpe et le placement des plis sont donc à considérer avant le moulage.

L'aspect final est également affecté par la répartition de la résine, la consolidation et la finition de surface. Le motif visible sur le tissu sec peut changer de définition une fois que le stratifié a été moulé et enduit.

Utilisation du sergé sur des composants incurvés

Le tissu sergé est couramment utilisé sur des composants qui ne sont pas complètement plats, notamment les garnitures, les boîtiers, les pièces de vélo, les composants de moto et les équipements sportifs.

Le tissu peut être coupé en un morceau plus grand lorsque la surface est relativement ouverte, ou divisé en sections plus petites là où la géométrie change plus brusquement. Les pièces plus grandes réduisent le nombre de joints mais peuvent nécessiter plus d'ajustements lors du montage. Les pièces plus petites peuvent suivre plus facilement les contours locaux, mais les joints doivent être positionnés avec soin.

Pour une surface en carbone visible, le motif de découpe doit également tenir compte de la direction du tissage diagonal. Maintenir la même orientation entre les pièces adjacentes peut être important lorsqu'un motif visuel continu est requis.

Spécification

Spécification matérielle pour la production

Le poids du tissu requis est normalement pris en compte ainsi que l'épaisseur cible du stratifié et la méthode de moulage. Un poids surfacique inférieur permet d'utiliser davantage de plis individuels, tandis qu'un tissu plus lourd peut réduire le nombre de couches nécessaires pour une épaisseur de stratifié donnée.

La qualité de la fibre de carbone doit également être spécifiée séparément du tissage. La même construction sergée peut être produite avec différentes qualités de fibres, et les propriétés composites résultantes ne seront pas identiques.

La compatibilité des résines est une autre considération de production. Le dépôt humide, l'infusion sous vide, le moulage par compression et le traitement des préimprégnés ont des exigences différentes en matière d'écoulement, de consolidation et de manipulation de la résine. Le tissu doit donc être adapté au processus réel plutôt que spécifié uniquement par son apparence.

Informations à fournir pour une enquête importante

Une demande de production est plus facile à évaluer lorsque les exigences matérielles de base sont clairement énoncées. Les informations pertinentes comprennent :

· Tissage sergé

· Qualité fibre de carbone

· Poids du tissu / GSM

· Largeur requise et longueur du rouleau

· Épaisseur cible ou épaisseur du stratifié

· Système de résine

· Processus de moulage

· Géométrie des composants

· Exigences relatives aux surfaces visibles

Si le matériau remplace un tissu existant, une fiche technique ou un échantillon disponible peut également être utilisé comme référence. Ceci est particulièrement utile lorsque le nouveau matériau doit s'adapter à un processus de découpe, de superposition ou de moulage établi.

Applications

Le tissu en fibre de carbone à armure sergée est utilisé dans les pièces composites moulées où le tissu doit s'adapter à des surfaces façonnées ou fournir un aspect tissé défini.

Les applications automobiles comprennent les garnitures intérieures, les panneaux, les couvercles et autres composants en fibre de carbone. Les pièces de vélos et de motos peuvent utiliser un renfort tissé sur les sections courbes où le tissu doit suivre la surface du moule.

Les équipements sportifs tels que les pagaies, les raquettes et autres structures moulées peuvent également incorporer le matériau dans le cadre du stratifié. Les équipements et boîtiers industriels peuvent utiliser de la fibre de carbone tissée lorsque les propriétés mécaniques et dimensionnelles requises peuvent être obtenues avec le stratifié sélectionné.

Pour les boîtiers électroniques ou les composants situés à proximité d'assemblages électriques, la conductivité électrique de la fibre de carbone doit être prise en compte lors de la détermination des exigences d'isolation et de mise à la terre.

FAQ

Qu'est-ce que le tissu en fibre de carbone à armure sergée ?

Il s'agit d'un renfort en fibre de carbone tissé avec une structure entrelacée en sergé. La disposition des fils produit un motif de surface diagonal, tandis que les spécifications réelles du matériau dépendent de la qualité de la fibre de carbone, du poids du tissu et de sa construction.

En quoi le sergé est-il différent du tissage uni ?

Le sergé et le tissage uni utilisent différentes séquences d'entrelacement de fils. Le sergé a un motif diagonal et permet généralement plus de mouvement du fil, tandis que l'armure toile a une structure dessus-dessous plus étroitement répétée. Leur adéquation dépend de la géométrie du composant et du processus de fabrication.

Que signifie le sergé 2×2 ?

2×2 décrit une construction sergée spécifique dans laquelle les fils passent sur deux et sous deux dans une séquence répétitive. Si un projet nécessite cette construction, le tissage doit être confirmé dans les spécifications du matériau.

Le tissu sergé peut-il être utilisé sur des moules incurvés ?

Oui. Il peut s'adapter à des courbes modérées et à des contours changeants, mais le drapé réel dépend du poids du tissu, de la construction du fil et de la géométrie du moule. Un essai de formage est utile pour les pièces complexes ou à rayon serré.

Peut-il être utilisé pour des pièces visibles en fibre de carbone ?

Oui. Le tissage diagonal peut rester visible après moulage et finition de surface. Une orientation constante du tissu pendant la coupe et la superposition est importante lorsqu'un motif uniforme est requis.

Le poids et les dimensions du tissu peuvent-ils être personnalisés ?

Oui. Le poids, la largeur, la longueur et les spécifications associées du tissu peuvent être définis en fonction du composant et du processus de fabrication.

Quelles informations sont nécessaires pour un devis ?

Les informations utiles incluent la construction du tissage, la qualité de la fibre de carbone, le GSM, la largeur, la longueur du rouleau, la quantité, l'application et le processus de moulage. Pour les pièces visibles, l'état de surface requis et la direction du motif doivent également être spécifiés.

Un échantillon peut-il être évalué avant la production ?

L'évaluation d'un échantillon peut être envisagée lorsque le tissu doit être vérifié pour son drapé, sa compatibilité avec la résine, son aspect de surface ou son comportement au traitement avec une méthode de production spécifique.

Le tissage sergé signifie-t-il une résistance plus élevée ?

Non. La construction tissée à elle seule n’établit pas la résistance ou la rigidité du composite fini. Ces propriétés dépendent de la qualité de la fibre de carbone, du poids du tissu, du système de résine, de l'orientation des fibres, du volume des fibres, de l'épaisseur du stratifié et des conditions de traitement.
