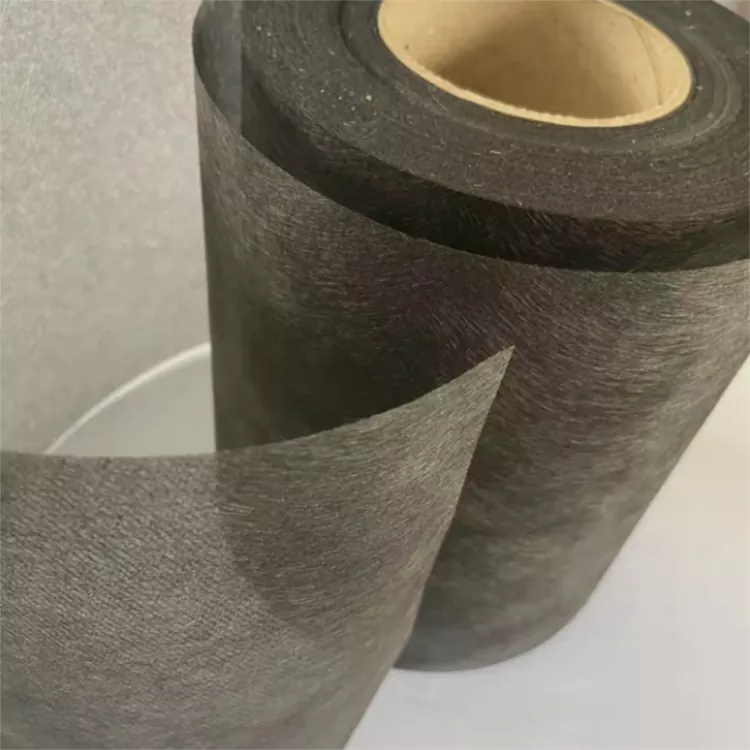

Voile de surface en fibre de carbone 60g

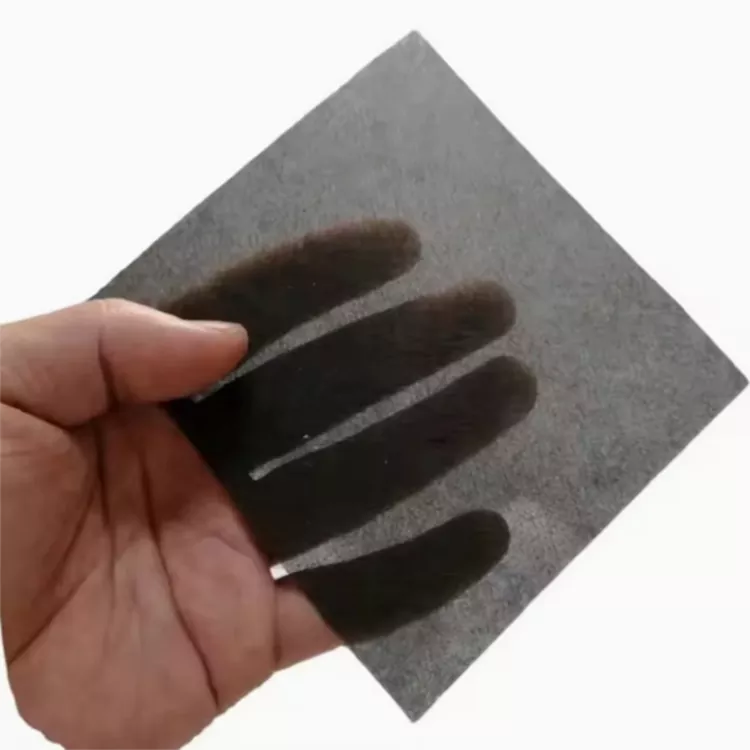

Le voile de surface en fibre de carbone de 60 g est un matériau de surface non tissé fabriqué à partir de fibre de carbone hachée à base de polyacrylonitrile. Avec un poids surfacique nominal de 60 g par mètre carré, il est principalement utilisé comme couche de surface ou secondaire dans les stratifiés composites plutôt que comme renfort structurel principal. La structure en fibres coupées offre un format de feuille flexible pour recouvrir des surfaces composites et suivre des contours courbes ou irréguliers.

Fonction de couche de surface

L'objectif principal d'un voile de surface en fibre de carbone est de former une couche de fibres proche de la surface d'un stratifié composite. Il peut recouvrir le renfort sous-jacent et contribuer à réduire l’influence visuelle du motif du tissu après moulage. Sa fonction est donc différente de celle du renfort en fibre de carbone tissée ou unidirectionnelle, normalement sélectionné pour le transfert de charge structurelle.

Les fibres sont distribuées à travers une structure non tissée plutôt que disposées dans des directions chaîne et trame fixes. Cette construction permet au matériau de s'adapter aux coins, transitions, ouvertures et autres zones irrégulières où le maintien de l'orientation d'un tissu tissé peut nécessiter une coupe ou un ajustement supplémentaire.

La désignation 60 g fait référence à la masse nominale par unité de surface. Elle ne doit pas être considérée comme une mesure directe de la résistance à la traction, de la conductivité électrique ou des performances mécaniques du composite fini. Ces propriétés sont déterminées par la conception complète du stratifié, notamment le type de renforcement, la teneur en résine, la répartition des fibres, la méthode de traitement et les conditions de durcissement.

Traitement et intégration composite

Lors du moulage du composite, le voile doit s'imprégner suffisamment de la résine sélectionnée et rester intégré au stratifié environnant. La viscosité de la résine, la méthode d'application, la pression, la température et les conditions de durcissement peuvent tous influencer le mouillage et la structure finale de la surface.

Le voile de surface en fibre de carbone de 60 g peut être incorporé dans des processus tels que la superposition manuelle et le moulage sous vide, en fonction du système de résine et de la construction du stratifié. Il est normalement positionné à proximité de la surface extérieure ou à un autre endroit spécifié dans le stratifié plutôt que d'être utilisé comme renfort structurel principal.

La structure à fibres coupées est également utile lorsque le stratifié contient des sections courbes ou irrégulières. Au lieu de maintenir une orientation fixe du tissu, le matériau de surface peut être ajusté autour des contours et des transitions sans se soucier de l'alignement de la chaîne et de la trame.

Candidatures et sélection

Le voile de surface en fibre de carbone de 60 g convient aux structures composites où une couche de surface en fibre de carbone non tissée est requise. Les applications typiques incluent les composants CFRP, les tuyaux et réservoirs FRP, les équipements composites industriels, les boîtiers électroniques et certaines pièces composites automobiles ou sportives.

Pour les composants électroniques et électriques, la fibre de carbone peut faire partie d'une couche composite conductrice. Cependant, l'efficacité du blindage et la continuité électrique dépendent de la conception complète du composant, notamment de la continuité des fibres, de la teneur en résine, de la mise à la terre, des joints, des ouvertures et de la géométrie globale. Le voile doit donc être évalué avec les autres matériaux stratifiés plutôt que comme une spécification de blindage indépendante.

La sélection des matériaux doit tenir compte de la position prévue dans le stratifié, de la couverture de surface requise, de la compatibilité avec la résine et du processus de moulage. Lorsque le voile est associé à un renfort tissé, cousu ou unidirectionnel, la séquence complète du stratifié doit également être prise en compte avant la production.

Spécification et fourniture

Le matériau est fourni en largeurs standard, avec une épaisseur, des dimensions et une longueur personnalisées disponibles pour différentes exigences de production de composites. La sélection des spécifications peut être basée sur la construction du stratifié, les exigences de découpe, l'équipement de moulage et la position prévue de la couche de surface.

Pour les demandes de production, les informations utiles incluent la largeur et la longueur requises, l'épaisseur, la structure du stratifié, le système de résine, le processus de moulage et l'application prévue. Ces détails fournissent une base pratique pour confirmer la compatibilité des matériaux et déterminer si une spécification personnalisée est requise.

Foire aux questions

À quoi sert le voile de surface en fibre de carbone 60 g ?

Il est principalement utilisé comme surface non tissée ou couche secondaire de fibre de carbone dans les stratifiés composites. Le matériau peut fournir une couverture de fibres près de la surface du stratifié et s'adapter aux zones courbes ou irrégulières.

60g indique-t-il la résistance du matériau ?

Non. La valeur de 60 g indique le poids surfacique nominal. Les propriétés mécaniques du composite fini dépendent du système de renforcement complet, de la formulation de la résine, de la teneur en fibres, de la structure du stratifié et des conditions de traitement.

Le voile de surface peut-il remplacer le tissu structurel en fibre de carbone ?

Ils remplissent normalement des fonctions différentes. Un voile de fibres coupées est principalement utilisé comme couche de surface ou secondaire, tandis que les matériaux en fibres de carbone tissés et unidirectionnels sont généralement sélectionnés lorsqu'un renforcement structurel directionnel est requis.

Est-il adapté aux pièces composites courbes ?

Oui. Sa structure non tissée permet au matériau de suivre les surfaces courbes, les coins, les transitions et les contours irréguliers sans maintenir une orientation chaîne et trame fixe.

La spécification peut-elle être personnalisée ?

Oui. La largeur, l'épaisseur, les dimensions et la longueur peuvent être personnalisées en fonction des exigences de production et de la conception du stratifié.
