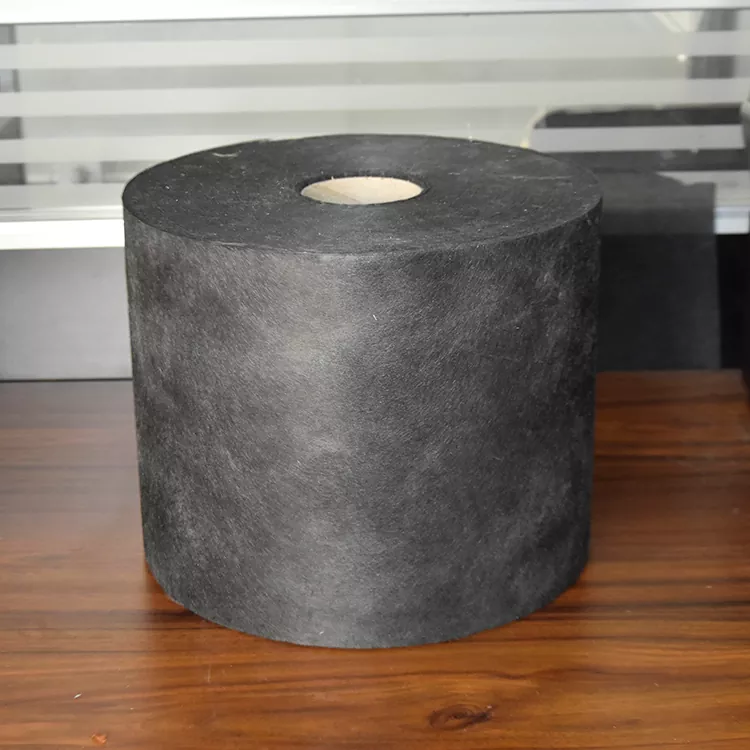

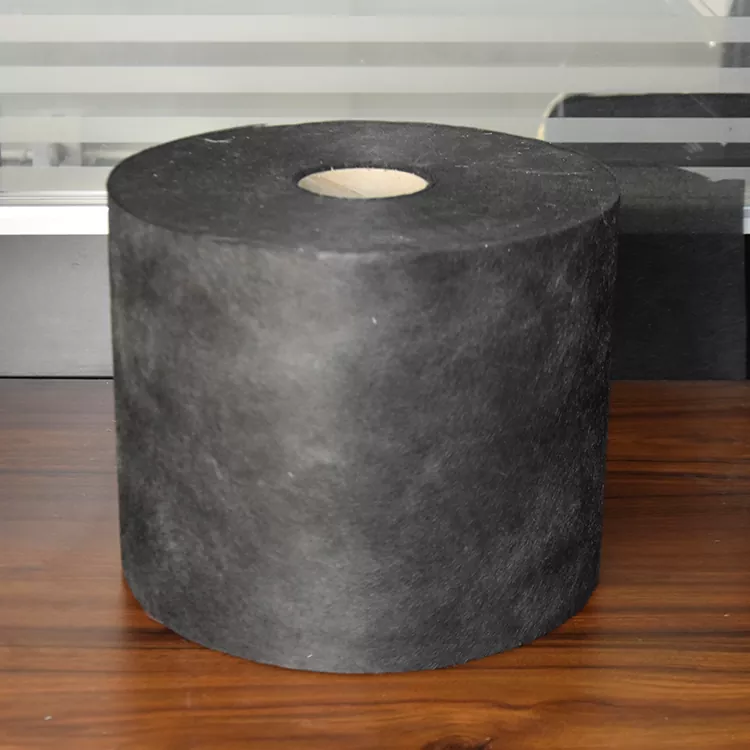

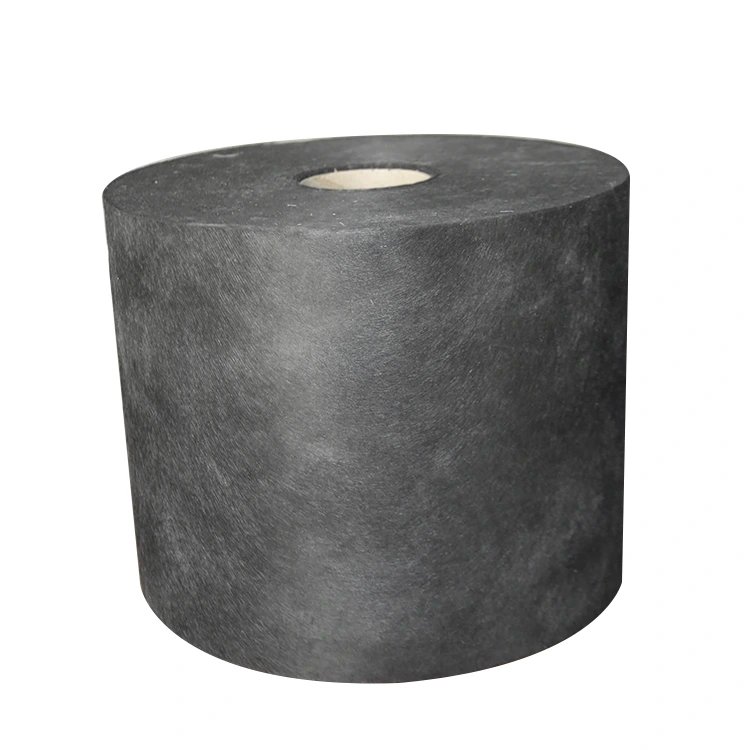

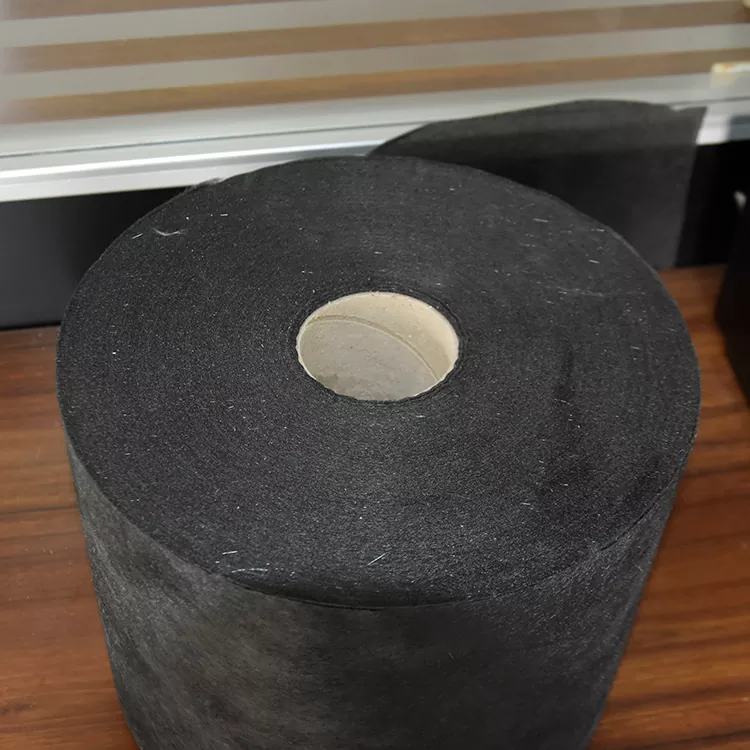

Tapis de surface industriel en fibre de carbone

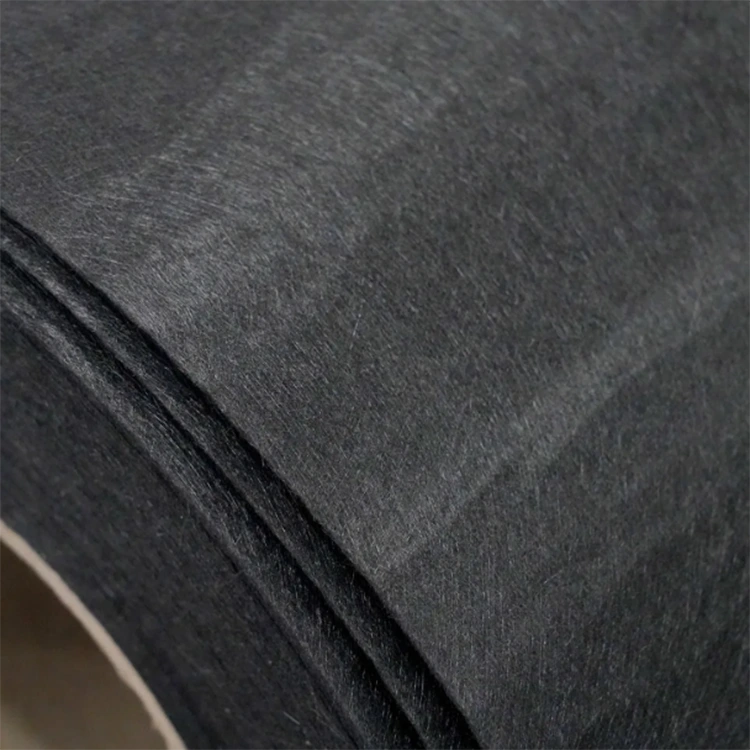

Le tapis de surface industriel en fibre de carbone est un matériau composite non tissé fabriqué à partir de fibre de carbone hachée à base de polyacrylonitrile. Les fibres sont réparties à travers le matelas plutôt que disposées sous forme de fils continus dans des directions fixes. Cette construction est principalement utilisée comme couche de surface ou renfort secondaire au sein d'un stratifié composite.

La structure non tissée est plus facile à positionner sur des profils courbes et irréguliers qu'un motif tissé fixe. Lorsque la résine est introduite lors du laminage, elle traverse le réseau de fibres et lie le mat aux couches composites environnantes. Le comportement du stratifié fini est déterminé par la résine, la teneur en fibres, la disposition des couches et les conditions de durcissement plutôt que par le mat de surface seul.

Pour les pièces composites moulées, la sélection des matériaux commence généralement par la fonction de la couche finie. L'apparence de la surface, la couverture du renfort sous-jacent, la géométrie de la pièce, les exigences électriques et le processus de moulage sélectionné peuvent tous affecter les spécifications requises.

Comment fonctionne la couche de surface non tissée

Couverture superficielle

Un tissu en fibre de carbone tissé présente un motif de fil reconnaissable. Les fibres coupées dans un tapis non tissé forment une structure de surface plus irrégulière, qui peut aider à recouvrir la texture du renfort en dessous. L'apparence résultante dépend toujours du type de résine, de sa distribution, du durcissement, du ponçage, du revêtement et d'autres opérations de finition.

Conformabilité lors du laminage

Les fibres ne sont pas maintenues dans un agencement chaîne et trame fixe. Cela permet au matériau d'être positionné sur des sections courbes, des coins, des transitions et d'autres profils moulés sans suivre la structure directionnelle d'un tissu tissé.

Position dans le stratifié

Le tapis de surface est généralement utilisé dans le cadre d’un stratifié plutôt que comme renfort structurel principal. Sa contribution au composant fini dépend de l'endroit où il est placé, de la manière dont il est lié aux couches adjacentes et de la façon dont le stratifié complet est conçu.

Choix du matériau pour le composant fini

Le même matériau de surface peut être utilisé dans différents produits composites, mais la raison de son utilisation n’est pas toujours la même. L'application, la construction du stratifié, l'environnement d'exploitation et le processus de fabrication doivent être considérés ensemble.

Pour les composants de services chimiques, le tapis en fibre de carbone ne constitue qu’une partie de la construction. La résistance chimique doit être établie à partir du stratifié complet, y compris le système de résine, le milieu chimique, la concentration, la température, le temps d'exposition et l'épaisseur du stratifié.

Pour les applications électriques, la fibre de carbone assure la conductivité électrique au sein du matériau. Le fait que cette conductivité soit suffisante pour une conception de blindage ou de mise à la terre particulière dépend du contact des fibres, de la continuité des couches, des points de connexion, de la géométrie des composants et de la conception électrique complète.

Considérations relatives au traitement et aux spécifications

Une spécification appropriée ne peut être déterminée à partir du seul nom du produit. Le processus de moulage prévu et la pièce finie constituent normalement le point de départ de la sélection des matériaux.

Compatibilité résine

Les systèmes de résine époxy, polyester, vinylester et autres diffèrent par leur viscosité, leur comportement au mouillage, leur température de durcissement et leurs propriétés finales de matrice. Ces facteurs affectent la façon dont le tapis de fibres coupées s'intègre dans le stratifié.

Processus de moulage

Le drapage manuel, le traitement sous vide, le moulage par compression et d'autres processus composites imposent des exigences différentes en matière de manipulation des matériaux et de pénétration de la résine. La configuration requise du tapis doit être prise en compte ainsi que la méthode de production.

Géométrie de la pièce

Les panneaux plats, les courbes profondes, les coins étroits et les profils moulés complexes peuvent nécessiter des dispositions de découpe et de positionnement différentes. Les exigences en matière de largeur et de longueur doivent donc être basées sur les dimensions réelles des composants plutôt que sélectionnées uniquement à partir des tailles de rouleaux standard.

Finition superficielle

Les options brillantes, mates et semi-brillantes peuvent être utilisées pour différentes exigences de produits finis. L'apparence après durcissement est influencée par le support, la répartition de la résine, la surface du moule, les conditions de durcissement et la finition ultérieure.

Applications composites industrielles

Tuyaux, réservoirs et équipements de traitement FRP

Le matériau peut faire partie du stratifié utilisé dans les tuyaux, les réservoirs, les conteneurs de produits chimiques et autres équipements FRP. Pour ces produits, la couche de surface et le renfort structurel doivent être conçus séparément en fonction des conditions de service.

Boîtiers électriques et électroniques

La nature conductrice de la fibre de carbone rend ce matériau adapté à certains boîtiers et boîtiers composites. Lorsqu'un blindage électromagnétique ou RF est requis, les performances du blindage doivent être vérifiées sur le boîtier fini plutôt que déduites du seul tapis sec.

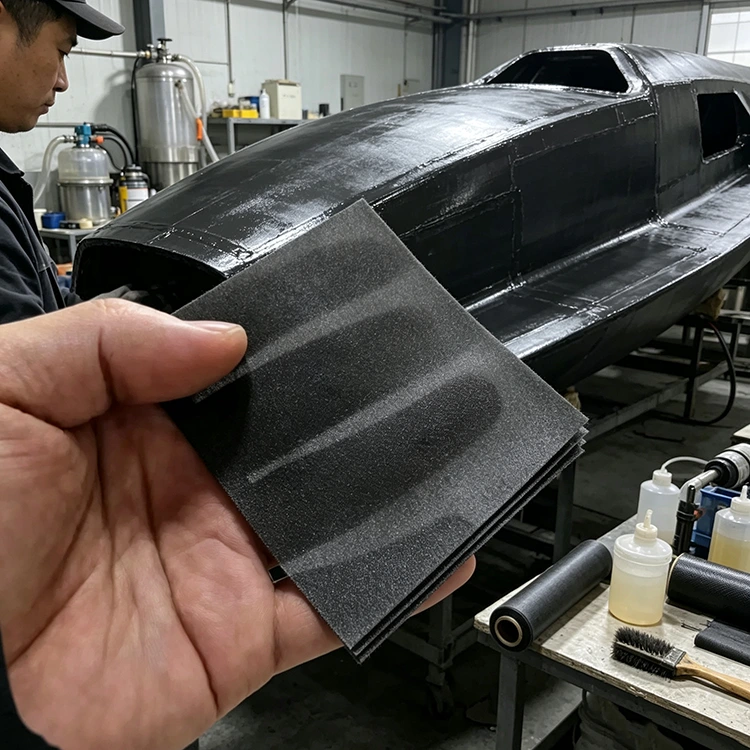

Composants automobiles et moulés

Les pièces automobiles et autres pièces composites moulées peuvent utiliser une couche de surface en fibre de carbone non tissée où l'apparence, la géométrie, le poids et la construction du stratifié doivent être pris en compte ensemble. La position réelle du matériau doit suivre la conception du composant.

Produits sportifs et industriels

Le matériau peut également être incorporé dans certains équipements sportifs, couvertures, boîtiers et autres produits composites moulés. Le poids surfacique, l'épaisseur, la finition de surface et la méthode de traitement doivent être établis avant la production.

Spécifications disponibles

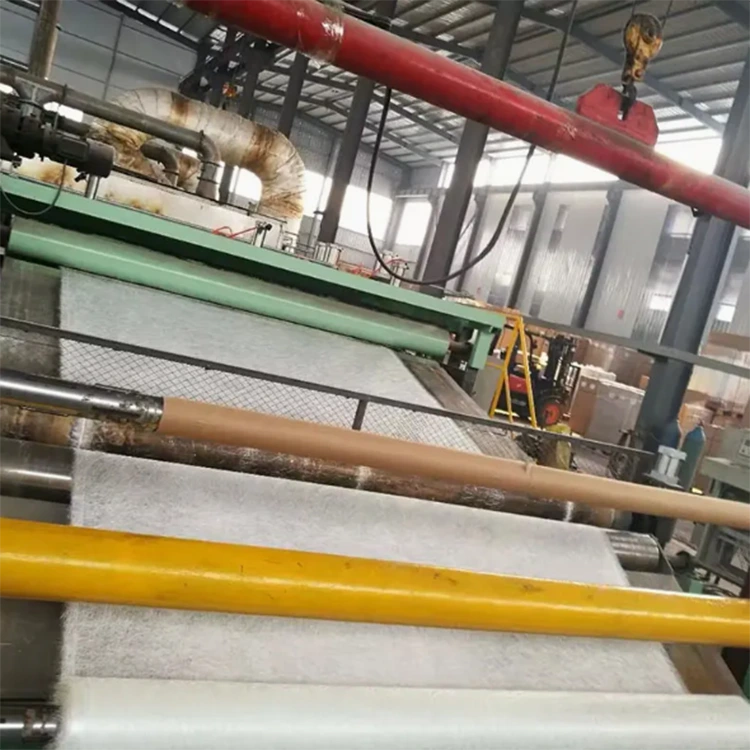

Informations sur la production et l'approvisionnement

Yuruis est engagé dans la fabrication de matériaux composites en fibres depuis 2017. Sa gamme de produits comprend des matériaux en fibre de carbone, des matériaux en fibre de verre et des produits liés au FRP, avec une production basée à Taizhou, dans la province du Jiangsu, en Chine.

La capacité de production répertoriée pour ce matériau est de 2 millions de m² par an. Les options de largeur standard sont de 1 m et 1,25 m, tandis que l'épaisseur, la longueur et les dimensions hors tout peuvent être spécifiées pour répondre aux exigences de production individuelles.

Pour les commandes répétées, il est important de conserver les mêmes spécifications de matériaux pour garantir la cohérence du processus. L'application, la méthode de moulage, les dimensions requises, la quantité estimée et la destination doivent être incluses dans la demande initiale afin que les exigences de production soient clairement définies.

Informations pour une demande de produit

Lorsque vous demandez un devis pour un tapis de surface industriel en fibre de carbone, les informations suivantes sont utiles pour vérifier les spécifications requises :

Application

Réservoir FRP, tuyau, composant automobile, boîtier électronique, équipement sportif, boîtier industriel ou autre produit composite.

Exigence matérielle

Largeur, épaisseur, longueur, dimensions, état de surface requis et toute exigence spécifique à l'application.

Processus de production

Stratification manuelle, traitement sous vide, moulage, traitement lié aux préimprégnés ou autre méthode de fabrication de composites.

Quantité commandée

Exigence d'échantillon, quantité d'essai, consommation mensuelle estimée ou volume de production régulier.

Informations de livraison

Pays de destination et emballage ou modalités d’expédition préférés.

Des informations de production claires réduisent les écarts de spécifications lors du devis et fournissent une base plus pratique pour évaluer la compatibilité des matériaux avec le processus composite prévu.

FAQ

1. À quoi sert ce tapis de surface en fibre de carbone ?

Il est principalement utilisé comme couche de surface non tissée ou comme renfort secondaire dans les stratifiés composites. Les applications incluent les équipements FRP, les boîtiers moulés, les composants automobiles, les produits de sport et certains boîtiers électriques ou électroniques.

2. En quoi diffère-t-il du tissu tissé en fibre de carbone ?

Le tissu tissé utilise des fibres continues disposées dans des directions définies et est généralement sélectionné lorsqu'un renforcement directionnel est requis. Ce matériau utilise des fibres coupées dans une structure non tissée, ce qui le rend utile pour couvrir des surfaces et des zones façonnées où une construction tissée fixe n'est pas requise.

3. Quels systèmes de résine peuvent être utilisés avec le matériau ?

Les systèmes de résine époxy, polyester, vinylester et autres peuvent être envisagés en fonction du processus composite. La compatibilité doit être vérifiée par rapport à la formulation réelle de la résine, au comportement au mouillage, aux conditions de durcissement et à la disposition des renforts.

4. La largeur, l’épaisseur et la longueur peuvent-elles être personnalisées ?

Oui. Les spécifications répertoriées incluent des largeurs de 1 m et 1,25 m, une épaisseur personnalisée, une longueur demandée par le client et des dimensions personnalisées. La spécification finale doit être confirmée avant la production.

5. Est-il adapté aux équipements composites pour services chimiques ?

Il peut être incorporé dans des tuyaux, des réservoirs, des conteneurs et des équipements de traitement en FRP. L'adéquation au service chimique doit être évaluée pour le stratifié complet, y compris la résine, le milieu de fonctionnement, la concentration, la température, les conditions d'exposition et la durée de vie prévue.

6. Peut-il contribuer au blindage EMI ou RF ?

La fibre de carbone est électriquement conductrice et peut contribuer au blindage dans un boîtier composite correctement conçu. Les performances réelles du blindage dépendent de la continuité conductrice, de la construction des couches, de la mise à la terre, de la géométrie des composants et du boîtier fini.
